Sie können das Werkzeug Klemme verteilen verwenden, um Bauteilverbindungen zu verwalten und zu wechseln.
So verteilen Sie eine Klemme:
-
Klicken Sie auf Klemme einfügen
.
Auf der Registerkarte
Klemmenkennzeichen wird im rechten Fensterbereich ein Knoten für Klemmen angezeigt.
- Die Software gruppiert Klemmen desselben Stromkreises zusammen und zeigt die verfügbaren Schaltkreise für mehrstufige Klemmenbauteile an.
- Teilweise verwendete Schaltkreise werden in der Bauteilstruktur als halbfarbiges/halbgraues Symbol angezeigt, sodass nur freie Klemmen angezeigt werden.
-
Wählen Sie ein Bauteil aus, das der Schaltkreisklemme zugeordnet werden soll.
-

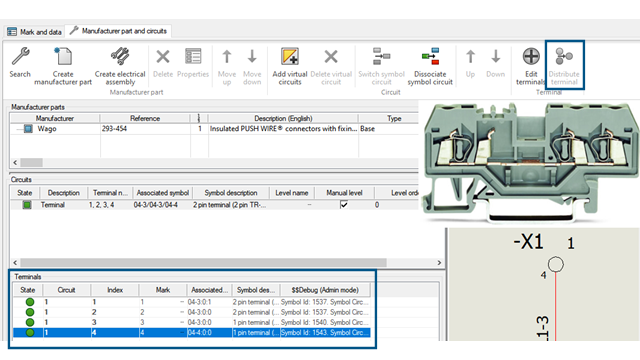

Klicken Sie auf der Registerkarte Artikel und Schaltkreise auf Klemme verteilen
, um Bauteilverbindungen zu verwalten und zu wechseln.
