Trennen von Teilen (2025 SP3)

Mit zusätzlichen Optionen können Sie die Funktion zum Trennen von Teilen anpassen, wenn Sie Facetten in großen Teilen auswählen.

Das Trennen ist unerlässlich, weil Sie Facetten keine Erscheinungsbilder (oder etwas anderes, das sich in der Hierarchie unter der Teileebene befindet) zuweisen können. Wenn Sie einem Einzelteil mehrere Erscheinungsbilder zuweisen möchten, ist das Trennen erforderlich.

Wenn Sie die Teiletrennung verwenden, können Sie:
  • Die Geometrie einfacher erkennen. SOLIDWORKS Visualize rendert alle Teile in der Szene in der Drahtdarstellung vor einem dunklen Hintergrund, um die zugrunde liegende Netzstruktur besser verstehen zu können.
  • Zu trennende Teile festlegen. Die Software zeigt eine Vorschau des getrennten Netzes in einer blauen Drahtdarstellung und das zu trennende Teil in einer roten Drahtdarstellung an. Jedes Teil, das sich nicht in der Anzeige der Teiletrennung befindet, wird als verblasste Drahtdarstellung angezeigt.
  • Festgelegte Tools für mehr Kontrolle über die Facettenauswahl verwenden. Sie können Facette oder Pinselmodus für ausgewählte Flächen festlegen.
Zum Trennen von Teilen:
  1. Wählen Sie eine der folgenden Optionen aus:
    • Klicken Sie auf Extras > Teil trennen.
    • Klicken Sie im Viewport oder in der Palette mit der rechten Maustaste auf ein Teil und klicken Sie dann auf Bearbeiten > Teil trennen.
    • Drücken Sie STRG+Alt+P.
  2. Legen Sie im Dialogfeld den Auswahlmodus fest:
    Option Beschreibung
    Facette Ermöglicht das Klicken auf Teilefacetten, die getrennt werden sollen. Passen Sie die Toleranz für Facettenwinkel an, um die Toleranz des Teils festzulegen.

    Sie können auch die Rahmenauswahl im Modus Facette verwenden.
    Pinsel Ermöglicht das Klicken und Ziehen zum Auswählen mehrerer Teilefacetten, die getrennt werden sollen. Passen Sie den Pinselradius an, um den Auswahlbereich zu optimieren.
    Nur aktives Teil anzeigen Zeigt nur das getrennte Netz und das Teil, das getrennt wird, anstelle des gesamten Teils an. Die restliche Geometrie wird ausgeblendet oder in einer grauen Drahtdarstellung gerendert.
  3. Klicken Sie im Viewport auf eine Fläche oder ziehen Sie einen Auswahlbereich, um eine Vorschau des getrennten Teils anzuzeigen.

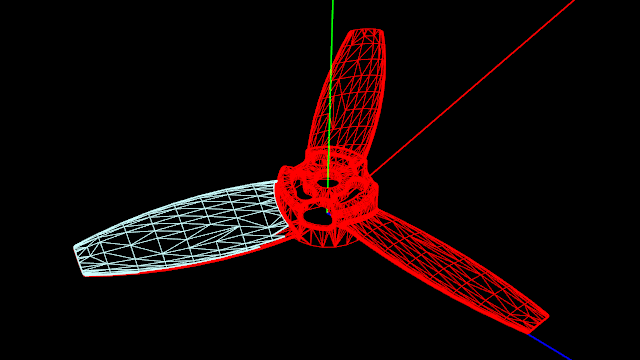

    Das getrennte Netz ändert sich in eine blaue Drahtdarstellung und das Teil, das getrennt wird, wird zu einer roten Drahtdarstellung.

  4. Optional: Drücken Sie die UMSCHALT-Taste, um Teile aus der Netzauswahl zu entfernen oder die STRG-Taste, um Teile zur Netzauswahl hinzuzufügen.
  5. Klicken Sie auf Trennung ausführen.
