Creazione delle quote per le entità BIM

Usare il comando CatenaQuoteBIM per creare catene di quotatura per le entità BIM. Il comando rileva automaticamente i punti di quota appropriati sulle entità BIM.

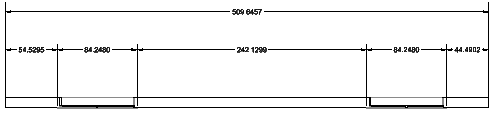

In alternativa, è possibile raggruppare automaticamente le quote all'interno di una catena per visualizzare in modo chiaro le quote di apertura e segmenti di parete.

Il comando utilizza lo standard di quota e la tolleranza specificati nella categoria Impostazioni BIM della finestra di dialogo Opzioni.

Per creare una catena di quotatura:

  1. Procedere in uno dei modi seguenti:
    • Sulla barra multifunzione, fare clic su BIM > Annota > Catena quote .
    • Nel menu, fare clic su BIM > Quota > Catena quote.
    • Digitare CatenaQuoteBIM.
  2. Nell'area grafica, specificare le entità BIM da quotare e premere Invio.
  3. Specificare l'allineamento adeguato:
    • Orizzontale
    • Verticale
    • Allineato
  4. Sull'area grafica, specificare la posizione della catena di quotatura.

Accesso

Comando: CatenaQuoteBIM

Menu: BIM > Quota > Catena quote

Barra multifunzione: BIM > Annota > Catena quote

Argomenti correlati

Modifica delle quote esistenti per le entità BIM

Quotatura automatica dei disegni BIM

Argomento principale

Quotatura di disegni BIM
