Il connettore a molla generale è disponibile con SOLIDWORKS Simulation Professional e SOLIDWORKS Simulation Premium.
È possibile usare connettori a molla generale tra questi tipi di entità geometriche:
-
Facce cilindriche concentriche

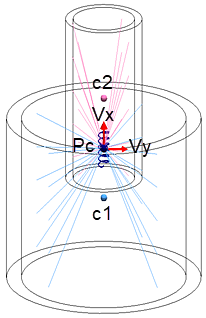

Due nodi di riferimento di un connettore a molla sono posizionati nello stesso punto di interazione (Pc), che si trova al centro tra i centroidi (c1 e c2) dei due cilindri. Si definiscono la resistenza della molla alla traslazione relativa e la rotazione dei nodi di riferimento con sei parametri di rigidità. Un nodo di riferimento della molla si collega ai nodi di accoppiamento della superficie cilindrica 1 con accoppiamento distribuito, mentre il secondo nodo di riferimento si collega in modo simile ai nodi di accoppiamento della faccia cilindrica 2.
- Superfici piane parallele e non parallele
Due nodi di riferimento di un connettore a molla sono posizionati nello stesso punto di interazione (Pc), che si trova al centro tra i centroidi (c1 e c2) delle due superfici piane. Una formulazione della molla generale forza l'accoppiamento distribuito tra i nodi di riferimento della molla e i nodi di accoppiamento situati sulle superfici piatte.
- Superfici non piatte

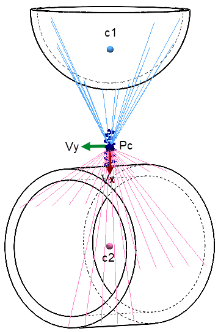

Due nodi di riferimento di un connettore a molla sono posizionati nello stesso punto di interazione (Pc), che si trova nel punto intermedio tra i centroidi (c1 e c2) delle superfici sferiche e cilindriche. Una formulazione della molla generale forza l'accoppiamento distribuito tra i nodi di riferimento della molla e i nodi di accoppiamento situati sulle superfici.
Per ogni connettore a molla generale, è possibile definire fino a sei parametri di rigidità, un sistema di coordinate locale e una forza di precaricamento per unità di lunghezza.
