È possibile utilizzare il comando AM_WELDINGSYMBOL per aggiungere simboli di saldatura ai disegni.
I simboli di saldatura garantiscono una comunicazione chiara delle specifiche di saldatura e l'aderenza agli standard industriali. Migliorano l'accuratezza e la qualità della documentazione tecnica.

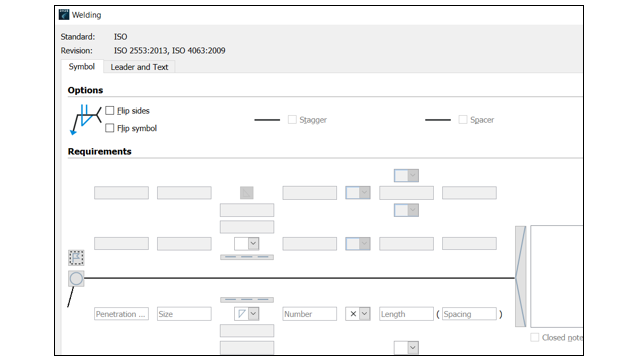

Il comando AMWELDSYM offre diverse opzioni per un posizionamento flessibile e preciso dei simboli di saldatura:
- Supporta un'ampia gamma di simboli di saldatura standard che rappresentano vari tipi di saldatura.
- Consente di personalizzare il tipo, le dimensioni, l'angolo e la posizione dei simboli per soddisfare i requisiti del progetto.
- Fornisce opzioni per l'aggiunta di simboli come ambiente circostante, saldatura di campo e saldature di raccordo sfalsate alla giunzione della freccia con la linea di riferimento.
- Permette di includere più linee di riferimento e frecce per indicare sequenze di saldatura e posizioni di saldatura identiche.
- Collega i simboli agli oggetti e fa in modo che si spostino con l'oggetto quando viene riposizionato.
- Posiziona i simboli come annotazioni autonome.
- Include la possibilità di aggiungere dettagli per processi di saldatura specifici.
