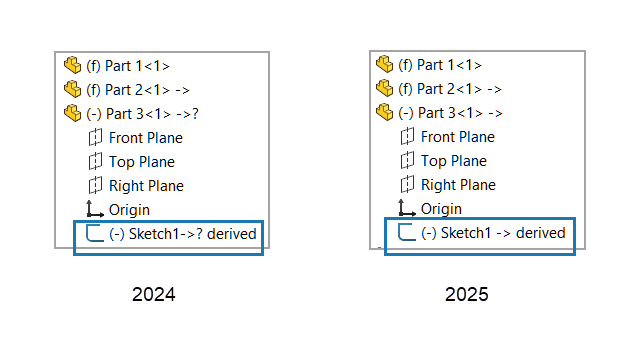

参照スケッチへの外部参照の維持（2025 SP1）

コピーを指定保存して続行（Save as Copy and Continue）を使用して部品をコピーすると、コピーした部品内で参照スケッチへの外部参照が維持されます。

外部参照は、Microsoft® のファイル エクスプローラを使用して、参照スケッチを含む部品をコピーするときに維持されます。

参照スケッチへの外部参照を維持するには:

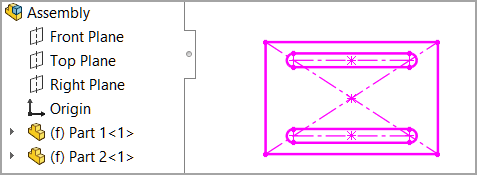

  1. 2 つの部品を含むモデルを開きます。

    この例では、Part 1 がグラフィックス領域に表示されます。

  2. 参照スケッチを作成します。
    1. Part 2 を右クリックし、部品編集（Edit Part） をクリックします。

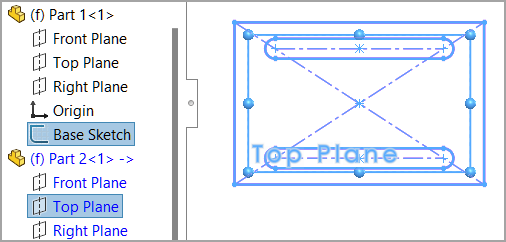

    2. Ctrl キーを押しながら、Part 1 のスケッチと、Part 2 の平面を選択します。

    3. 挿入（Insert） > 参照スケッチ（Derived Sketch）をクリックします。
    4. 確認コーナーをクリックして、コンテキスト編集モードを終了します。
    5. ファイル（File） > すべて保存（Save All）をクリックします。
      Part 2 に Part 1 の参照スケッチが含まれます。

  3. 参照スケッチを含む部品のコピーを作成します。
    1. Part 2 を右クリックし、部品編集（Edit Part） をクリックします。
    2. ファイル（File） > 指定保存（Save As） > コピーを指定保存して続行（Save as Copy and Continue）をクリックします。
    3. 新しい部品を Part 3 として保存します。
    4. コンテキスト編集モードを終了します。
  4. 新しい部品をモデルに挿入します。
    1. 挿入（Insert） > 構成部品（Component） > 既存の部品/アセンブリ（Existing Part/Assembly） をクリックします。
    2. ダイアログ ボックスで、Part 3 を選択し、部品を追加します。

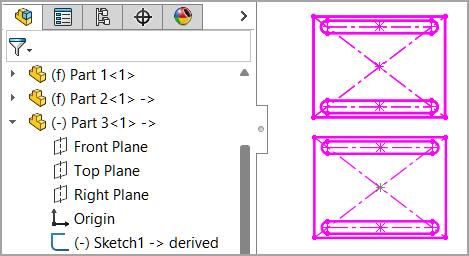

      Part 2 と Part 3 には参照スケッチが含まれています。

  5. 最初の部品を更新します。
    1. Part 1 でスケッチを右クリックし、スケッチ編集（Edit Sketch） をクリックします。
    2. 寸法を変更します。

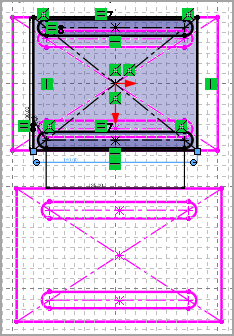

      Part 1 の寸法が、200mm から 170mm に変更されました。

    3. コンテキスト編集モードを終了します。

      Part 3 は更新された寸法を使用し、参照スケッチは定義されたままになります。
