| 축 위치 |
나선 위치를 정의합니다. 축의 밑면 중심점과 끝점을 지정합니다. |
| 밑면 반지름 또는 밑면 지름 |
밑면 반지름 또는 지름을 지정하여 나선 밑면(위에서 내려다볼 때 나선으로 생성되는 원)을 정의합니다. |
| 윗면 반지름 또는 윗면 지름 |
윗면 반지름 또는 지름으로 나선 맨 위의 원을 정의합니다. 밑면 및 윗면 반지름 또는 지름은 0이 아니어야 합니다. - 원통형 나선을 작성하려면 밑면 반지름(또는 지름)과 윗면 반지름(또는 지름)에 같은 값을 지정합니다.
- 원추형 나선을 작성하려면 밑면 반지름(또는 지름)과 윗면 반지름(또는 지름)에 다른 값을 지정합니다.
|
| 높이 |
나선 높이와 방향을 Z축으로 정의합니다. - 양수 값. Z축의 양의 방향으로 나선(나선형)을 작성합니다.
- 0(영). 2D 나선형을 작성합니다.
- 음수 값. Z축의 음의 방향으로 나선(나선형)을 작성합니다.
|
| 회전 |
나선의 회전 수를 지정합니다. 높이를 지정하고 나면 명령을 통해 지정된 수의 회전이 균일하게 분포됩니다. |
| 피치 |
나선 축을 따라 측정되는 두 회전 사이의 간격을 지정합니다. 피치를 지정하면 회전 수가 자동으로 계산됩니다. 피치가 높을수록 회전 수는 적습니다. |
| 방향
|

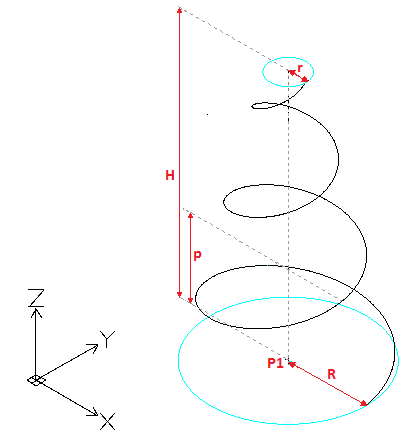

나선이 비틀리는 방향, 즉 시계방향(CW) 또는 시계반대방향(CCW)을 정의합니다. - P1 - 축 위치
- R - 밑면 반지름
- r - 윗면 반지름
- H - 높이
- p - 피치
회전 수 = 3
|
