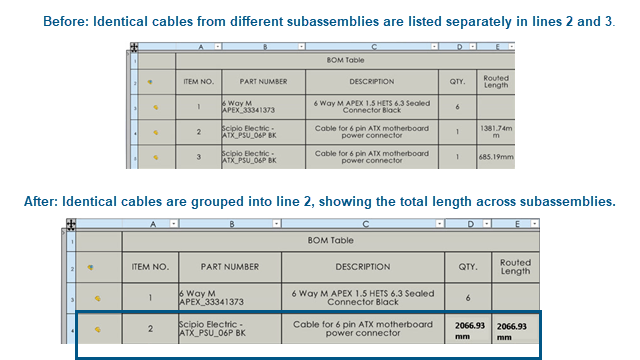

여러 라우팅 하위 어셈블리에 사용된 동일한 케이블의 총 길이와 질량을 BOM에서 하나의 선으로 표시할 수 있습니다.
장점: 여러 개의 하니스 하위 어셈블리를 포함하는 대형 어셈블리에서는 동일한 케이블이 개별적으로 표시되므로 BOM을 읽고 해석하기가 더 어렵습니다. 이번 개선 사항을 통해 SOLIDWORKS Routing은 전체 하위 어셈블리에서 동일한 케이블을 자동으로 탐지하고 총 길이와 질량을 하나의 행으로 결합합니다.
이 동작은 다음 BOM 유형에 적용됩니다.
- 파트만 BOM
이전에 별도로 표시되던 케이블은 전체 값과 함께 결합된 항목으로 나타납니다.
- 들여쓰기 BOM
동일한 부품 합치기 옵션을 선택하여 다른 라우팅 하위 어셈블리의 케이블 항목을 병합할 수 있습니다. 선택한 행은 그대로 유지되고 총 길이와 질량이 표시됩니다.
- 전개 BOM
여러 하위 어셈블리에서 동일한 케이블이 전체 값과 함께 단일 행으로 병합됩니다.
최상위 BOM은 이 변경의 영향을 받지 않습니다.
워크플로의 예는 다음과 같습니다.
- 동일한 케이블을 사용하는 여러 개의 라우팅 하위 어셈블리를 포함하는 어셈블리를 작성합니다.
- BOM 테이블을 추가하고 파트만, 들여쓰기 또는 전개와 같은 다양한 BOM 형식 중 하나를 선택할 수 있습니다.
