도면에 제품군 테이블 삽입 (2025 SP1)

제품군 테이블 명령을 사용하여 도면에 설정 데이터를 삽입할 수 있습니다.

도구 > 옵션 > 문서 속성 > 테이블 > 제품군 에서 테이블 파라미터를 지정할 수 있습니다. 도구 > 옵션 > 시스템 옵션 > 파일 위치 > 폴더 보여줄 항목 > 제품군 테이블 템플릿 에서 제품군 테이블 템플릿의 위치를 설정할 수 있습니다.

제품군 테이블 셀을 더블 클릭하여 편집하는 경우 링크를 유지하고 외부 모델이 변경 사항을 상속하라는 메시지가 표시되거나 값을 덮어쓰도록 링크를 끊습니다. 셀을 지워 끊어진 링크를 복원할 수 있습니다.

장점: 해결 방법 없이 도면에 설정 데이터를 빠르게 삽입할 수 있습니다. 제품군 테이블은 SOLIDWORKS 도면에서 파트와 어셈블리 설정 또는 사용자 정의 속성의 변형을 표시합니다.

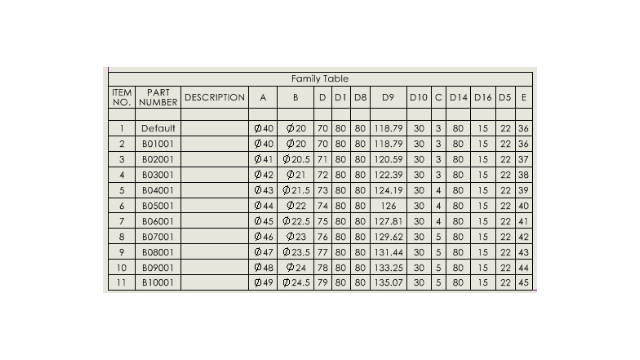

도면에 제품군 테이블 삽입:

1. SOLIDWORKS 도면에서 삽입 > 테이블 > 제품군 테이블 을 클릭합니다.
2. PropertyManager에서:
   1. 제품군 테이블을 생성할 파일을 선택하고 다음 을 클릭합니다.
   2. 제품군 테이블을 정의할 옵션을 지정합니다.
   3. 를 클릭합니다.
3. 도면 파일을 클릭하여 테이블을 배치합니다.

   치수 열 메뉴나 제품군 테이블의 대화 상자에서 열 이름에 대한 치수 이름을 지정합니다. 이 이름은 도면에 따라 다릅니다. 열 이름을 변경하면 도면에서 같은 구속 치수를 참조하는 모든 제품군 테이블에 적용됩니다.

4. 선택 사항: 삽입 > 모델 항목을 클릭하고 도면에 항목을 삽입하면 제품군 테이블 치수 이름 알림이 나타납니다. 치수 표시 설정을 클릭하여 제품군 테이블의 치수 이름을 사용하여 삽입된 항목을 표시합니다.



   도면에 삽입된 항목의 표시를 전환하려면 치수 PropertyManager를 열 항목을 선택할 수도 있습니다. 값 탭의 제품군 테이블 치수 이름에서 제품군 테이블에 이름으로 표시를 선택하여 테이블의 이름으로 항목을 표시합니다. 값을 사용하여 항목을 표시하려면 옵션을 선택 취소합니다.
