Można wyświetlać całkowitą długość i masę identycznych kabli używanych w wielu podzespołach wyznaczania trasy jako pojedynczą linię na liście materiałów (LM).
Korzyści: W dużych złożeniach z wieloma podzespołami wiązek przewodów identyczne kable często pojawiają się oddzielnie, co utrudnia odczytywanie i analizę LM. Dzięki temu udoskonaleniu SOLIDWORKS Routing automatycznie wykrywa identyczne kable w podzespołach i łączy ich całkowitą długość i masę w jeden wiersz.
Takie działanie dotyczy następujących typów LM:
- LM tylko części

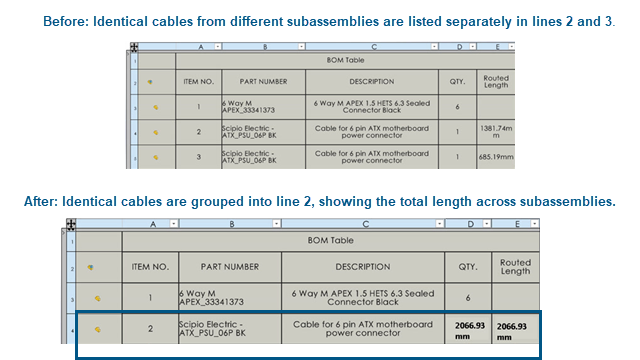

Kable, które wcześniej były wymienione oddzielnie, są wyświetlane jako połączony wpis z wartościami całkowitymi.
- Wcięta LM
Można wybrać opcję Połącz identyczne komponenty, aby scalić wpisy kabli z innych podzespołów trasy. Wybrany wiersz pozostaje i wyświetlona zostaje całkowita długość i masa.
- Spłaszczona LM
Identyczne kable z wielu podzespołów są scalane w jeden wiersz z wartościami całkowitymi.
Ta zmiana nie ma wpływu na LM najwyższego poziomu.
Przykładowy tok pracy:
- Utworzyć złożenie z wieloma podzespołami okablowania przy użyciu tego samego kabla.
- Wstawić tabelę LM i wybrać typ LM, taki jak Tylko części, Wciętelub Spłaszczone.
