Można użyć polecenia AM_WELDINGSYMBOL, aby dodać symbole spawania do rysunków.
Symbole spawania zapewniają jednoznaczne przekazywanie specyfikacji dotyczących spawania i zgodność ze standardami branżowymi. Zwiększają one dokładność i jakość dokumentacji technicznej.

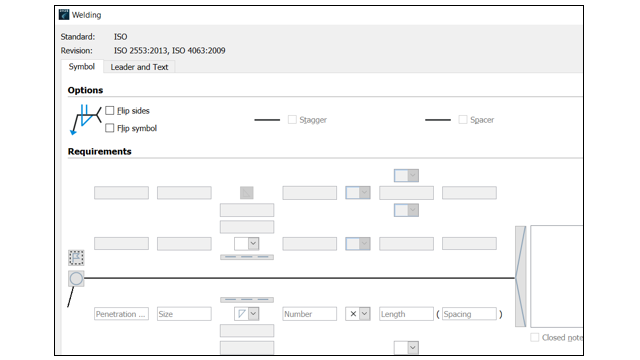

Polecenie AMWELDSYM oferuje wiele opcji elastycznego i precyzyjnego umieszczania symboli spawania:
- Obsługuje szereg standardowych symboli spawania, które odwzorowują różne typy spoin.
- Pozwala dostosować typ symbolu, rozmiar, kąt i rozmieszczenie, aby spełnić wymagania projektu.
- Zapewnia opcje dodawania symboli, takich jak dookoła, spoina montażowa i spoiny pachwinowe przestawne na połączeniu strzałki z linią odniesienia.
- Pozwala na uwzględnienie wielu linii odniesienia i strzałek w celu wskazania sekwencji spoin i identycznych lokalizacji spoin.
- Przytwierdza symbole do obiektów i zapewnia ich ruch wraz z obiektem podczas zmiany jego położenia.
- Umieszcza symbole jako adnotacje autonomiczne.
- Obejmuje sposoby dodawania szczegółów dla określonych procesów spawania.
