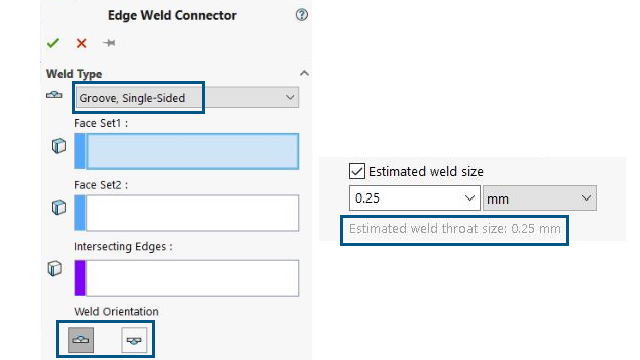

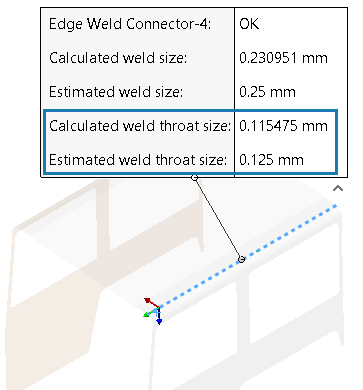

Złącze spoiny grzbietowej Kilka udoskonaleń złącza spoiny grzbietowej zwiększa jego użyteczność. Program oblicza Szacowany rozmiar gardzieli spoiny podczas definiowania złączy spoiny grzbietowej w menedżerze właściwości PropertyManager Złącze spoiny grzbietowej. Wzory do obliczania Szacowanego rozmiaru gardzieli spoiny podano w tabeli. Typ spoiny Szacowany rozmiar gardzieli spoiny Zaokrąglenie Szacowany rozmiar spoiny * pierwiastek kwadratowy (2) Rowek Szacowany rozmiar spoiny Ikony orientacji spoiny w menedżerze właściwości PropertyManager Złącze spoiny grzbietowej dla typu złączy Czołowa, jednostronna są aktualizowane, aby pokazać dokładne odwzorowanie typu spoiny grzbietowej. Adnotacja Wykres sprawdzenia spoiny podaje również Obliczony rozmiar gardzieli spoiny i Szacowany rozmiar gardzieli spoiny dla każdego złącza spoiny grzbietowej. Temat nadrzędnySOLIDWORKS Simulation
