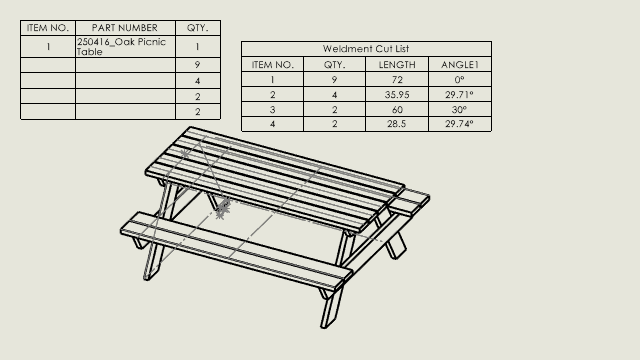

W menedżerze właściwości PropertyManager Listy materiałów (LM) można wydajniej grupować profile konstrukcji spawanej i ilości na szczegółowej liście elementów ciętych.
Aby zgrupować profile konstrukcji spawanej i ilości, należy:
- Na rysunku konstrukcji spawanej lub systemu struktur kliknąć Lista materiałów
(pasek narzędzi Tabela) lub wybrać .
- W menedżerze właściwości PropertyManager Listy materiałów, w części Typ LM:
- Wybrać Wcięte.
- Wybrać Szczegółowa lista elementów ciętych.
- Kliknąć Grupowanie konstrukcji spawanej.
- W oknie dialogowym Grupowanie konstrukcji spawanej wybrać elementy do grupowania:
- PROFIL (norma, typ, rozmiar). Definiuje elementy konstrukcyjne w modelu konstrukcji spawanej. Jest to przekrój poprzeczny elementu konstrukcyjnego, takiego jak belka lub rura cienkościenna.
- JEDNOSTKA MIARY. Określa jednostki miary dla modeli na LM.
- MATERIAŁ. Rozpoznaje materiały przy określaniu, czy modele są identyczne, grupując geometrycznie identyczne modele z różnymi materiałami w oddzielne foldery na liście elementów ciętych.
- DŁUGOŚĆ. Określa indywidualne długości każdego modelu w konstrukcji spawanej oraz całkowitą długość identycznych modeli pogrupowanych razem.
- ANGLE1. Określa ścianę końcową najbliższą profilowi szkicu.
- ANGLE2. Określa ścianę końcową przeciwległą względem ANGLE1.
- OPIS. Zawiera szczegółowe informacje o każdym elemencie listy elementów ciętych, takie jak typ materiału i wykończenie.
- NUMER CZĘŚCI (SW-Numer części). Określa dostosowaną właściwość na liście elementów ciętych o nazwie SW-numer części.
- Kliknąć OK.
- Kliknąć
.
