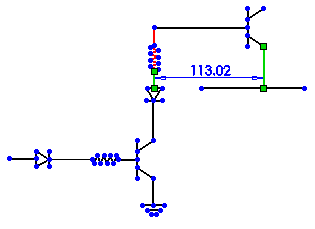

É possível especificar uma dimensão horizontal entre duas entidades. A direção horizontal é definida pela orientação do esboço atual.
Para especificar uma dimensão horizontal:
- Em um esboço aberto, clique em Dimensão horizontal
(barra de ferramentas Dimensões/Relações) ou em .O ponteiro muda para
.
- Selecione duas entidades para a dimensão.
Você pode desfazer seleções anteriores ao pressionar
Esc. Por exemplo, ao dimensionar várias entidades usando a ferramenta
Dimensão horizontal
, você pode pressionar
Esc para desfazer a última seleção. Isso é útil caso você selecione acidentalmente uma entidade que não deseja dimensionar.
- Defina o valor na caixa Modificar e clique em
.
- Clique em um local para posicionar a dimensão.
