Acesso mais rápido e pesquisa mais fácil em atributos elétricos (2025 SP3)

Você pode encontrar e usar os Atributos elétricos no SOLIDWORKS Routing com mais eficiência. Acesso aprimorado e uma barra de pesquisa permitem filtrar rapidamente fios e cabos por valores de propriedade.

Benefícios: Essas melhorias tornam os Atributos elétricos mais fáceis de encontrar, mais rápidos de usar e mais consistentes com o restante do SOLIDWORKS Routing.

Os aprimoramentos para Atributos elétricos incluem:

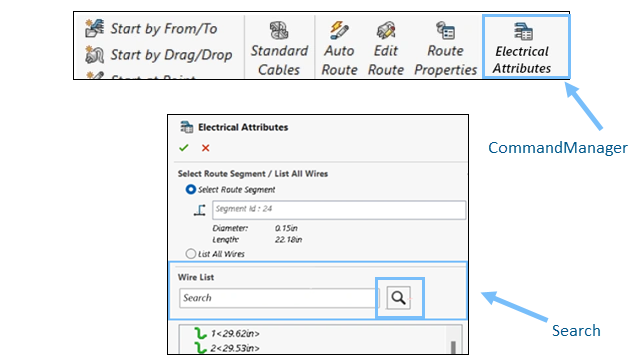

  • Pesquisa rápida dentro do PropertyManager de Atributos elétricos

    Você pode filtrar a lista de fios inserindo-a em uma nova barra de pesquisa. Conforme você digita, o SOLIDWORKS Routing restringe a lista para corresponder à sua pesquisa com base nos valores de propriedade. Ele aceita correspondências parciais e não diferencia maiúsculas de minúsculas. Uma mensagem será exibida se a pesquisa não encontrar nenhuma correspondência.

  • Acesso fácil a partir do CommandManager e do menu

    Você pode abrir os Atributos elétricos diretamente da guia Rota no CommandManager ou acessando Ferramentas > Rota > Elétrica > Atributos elétricos . Você também pode clicar com o botão direito do mouse em um segmento de rota ou no recurso Rota1 em uma submontagem para iniciá-lo.

  • Orientação da dica de ferramenta

    Quando você passa o mouse sobre o ícone dos Atributos elétricos, uma dica de ferramenta explica o que você está visualizando nos Atributos elétricos do segmento de rota selecionado. Essas informações ajudam os usuários a entender a ferramenta rapidamente.

  • Maior conscientização sobre o contexto

    Quando você está trabalhando em uma montagem de nível superior com várias submontagens, o SOLIDWORKS Routing solicita que você escolha para qual montagem de rota exibir os Atributos elétricos. Para acessar a ferramenta, você pode clicar com o botão direito do mouse no recurso de rota em uma submontagem. O PropertyManager de Atributos elétricos pode ser acessado a partir do ambiente 3D e das rotas de nivelamento.

  • Resultados mais inteligentes de pesquisa de cabos

    Quando você pesquisa e o resultado corresponde a um núcleo de cabo, o SOLIDWORKS Routing mostra apenas o cabo e seus núcleos correspondentes, e não toda a lista de núcleos.
