Поддержание внешних ссылок на производные эскизы (2025 SP1)

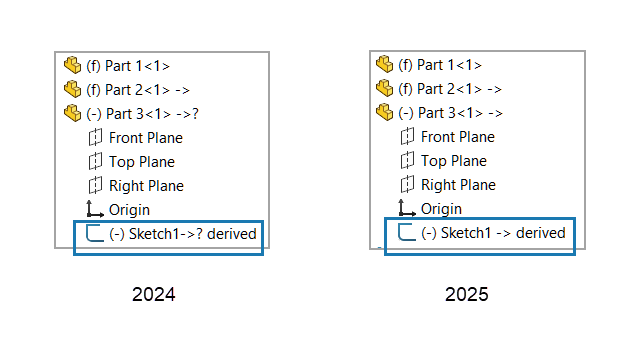

При использовании команды Сохранить как копию и продолжить для копирования детали поддерживаются внешние ссылки на производный эскиз скопированной детали.

Внешние ссылки поддерживаются при использовании Проводника файлов Microsoft® для копирования детали с производным эскизом.

Для поддержания внешних ссылок на производные эскизы:
  1. Откройте модель, содержащую две детали.

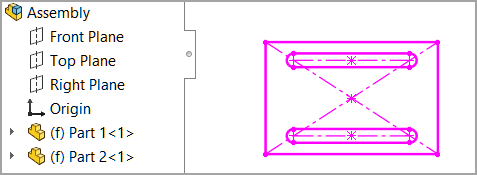

    В этом примере в графической области отображается Деталь 1.

  2. Создайте производный эскиз.
    1. Нажмите правой кнопкой мыши на Деталь 2 и выберите Редактировать деталь.

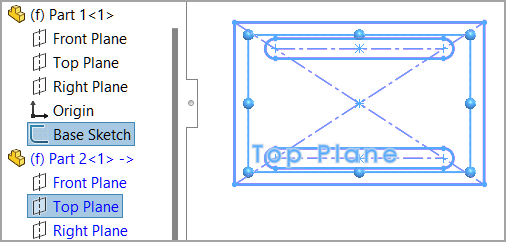

    2. Удерживая клавишу Ctrl, выберите эскиз из Детали 1 и плоскость из Детали 2.

    3. Нажмите Вставка > Производный эскиз.
    4. Выйдите из режима редактирования в контексте, нажав в углу подтверждения.
    5. Выберите Файл > Сохранить все.
      Деталь 2 имеет производный эскиз из Детали 1.

  3. Создайте копию детали, содержащей производный эскиз.
    1. Нажмите правой кнопкой мыши на Деталь 2 и выберите Редактировать деталь.
    2. Нажмите Файл > Сохранить как > Сохранить как копию и продолжить.
    3. Сохраните новую деталь как Деталь 3.
    4. Выйдите из режима редактирования в контексте.
  4. Вставьте новую деталь в модель.
    1. Выберите Вставка > Компонент > Существующая деталь/сборка.
    2. В диалоговом окне выберите Деталь 3 и добавьте деталь.

      Деталь 2 и Деталь 3 содержат производный эскиз.

  5. Обновить первую деталь.
    1. Для Детали 1 щелкните правой кнопкой мыши на эскизе и выберите Редактировать эскиз .
    2. Измените размер.

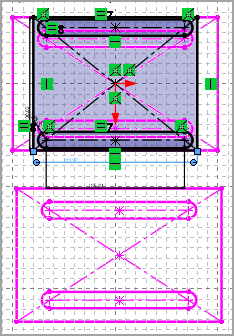

      Размер Детали 1 изменен с 200мм на 170мм.

    3. Выйдите из режима редактирования в контексте.

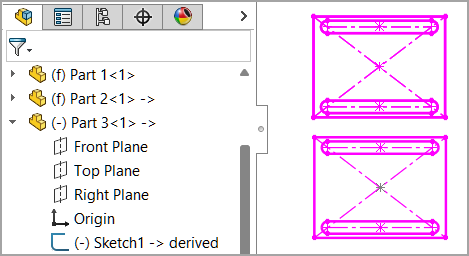

      Деталь 3 использует обновленный размер, и производный эскиз остается определенным.
