Визуализация сборки

Можно назначить цвет значению свойства, выбрать новые свойства, а также развернуть или свернуть компоненты.

В диалоговом окне Пользовательский столбец можно выбрать Связать цвет со значением свойства, чтобы указать цвет для свойства компонента. При выборе этого параметра нельзя изменить цвета с помощью регулятора цвета.

На контекстной панели инструментов для компонента можно использовать параметры Развернуть компонент и Свернуть компонент, чтобы скрыть компоненты.

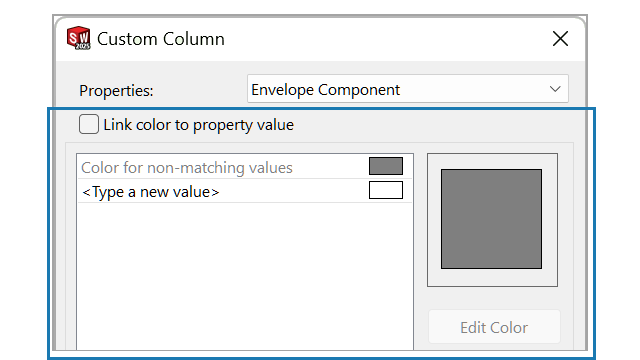

В диалоговом окне Пользовательский столбец доступны следующие свойства:
Свойства 3DEXPERIENCE доступны в 3DEXPERIENCE Platform. Для этих свойств параметр Связать цвет со значением свойства всегда будет выбран.
Свойство Описание
Компонент конверта Сообщает, есть ли у компонента компонент конверта.
Скорректированные массовые характеристики Сообщает, скорректировал ли компонент массовые характеристики.
3DEXPERIENCE — Формат CAD Сообщает формат CAD компонента.
Примеры форматов CAD:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE — Пространство совместной работы Сообщает о пространствах совместной работы, в которых сохранен компонент.
3DEXPERIENCE — Последняя редакция Сообщает, является ли это последней редакцией компонента.
3DEXPERIENCE — Статус блокировки Сообщает о состоянии блокировки компонента.
  • Заблокировано мной
  • Заблокировано другим пользователем
  • Не заблокировано
3DEXPERIENCE — Готовность Сообщает уровень готовности компонента.
  • Заморожено
  • В Работе
  • Устарело
  • Частное
  • Выпущено
3DEXPERIENCE — Обновлено для обеспечения совместимости Сообщает, обновлена ли модель для совместимости с 3DEXPERIENCE Platform.
Чтобы связать цвет со значением свойства, выполните следующие действия.
  1. Откройте модель, содержащую компоненты со скоректированными массовыми характеристиками.
  2. Выберите Визуализация сборки (панель "Инструменты" или вкладка Оценка в окне CommandManager) или Инструменты > Оценка > Визуализация сборки.

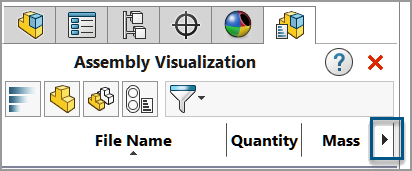

  3. На вкладке Визуализация сборки нажмите на стрелку справа от заголовков столбца.

  4. Нажмите кнопку Дополнительно.
  5. В диалоговом окне Пользовательский столбец в разделе Свойства выберите такое свойство, как Переопределенные массовые характеристики.

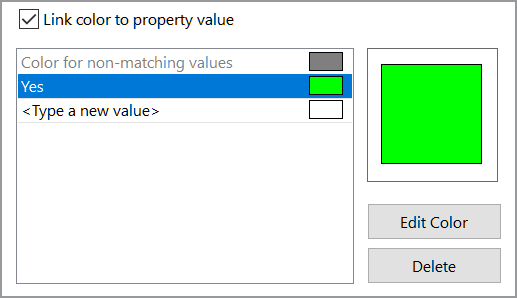

  6. Выберите Связать цвет со значением свойства.
  7. Дважды нажмите Ввести новое значение и введите значение.
  8. Нажмите Редактировать цвет и выберите цвет для значения.

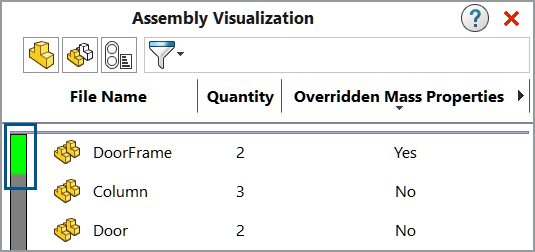

  9. После закрытия диалоговых окон на вкладке Визуализация сборки нажмите на заголовок столбца Скорректированные массовые характеристики, чтобы отсортировать столбец по значениям.
