Экземпляры SpeedPak

Можно создать экземпляр SpeedPak из узла сборки без изменения зарегистрированного узла сборки. Экземпляр SpeedPak сохраняется в сборке верхнего уровня.

Можно изменить экземпляр SpeedPak, нажав правой кнопкой мыши экземпляр и выбрав Параметры SpeedPak > Редактировать SpeedPak.

Вставка экземпляра SpeedPak

Можно создать экземпляр SpeedPak, добавив сборку в модель.

Чтобы вставить экземпляр SpeedPak, выполните следующие действия.

  1. Откройте модель и нажмите Вставка > Компонент > Вставить экземпляр SpeedPak .
    Параметр Вставить экземпляр SpeedPak недоступен в режиме просмотра больших конструкций.
  2. В окне PropertyManager выберите сборку для вставки и укажите параметры.
  3. Нажмите кнопку Далее , чтобы открыть окно PropertyManager SpeedPak и указать параметры SpeedPak.
    Экземпляр SpeedPak отображается в дереве конструирования FeatureManager®.

Создание экземпляра SpeedPak

Можно создать экземпляр SpeedPak из узла сборки, входящего в модель.

Чтобы создать экземпляр SpeedPak, выполните следующие действия.

  1. Откройте модель, которая содержит узлы сборки.
  2. Нажмите правой кнопкой мыши узел сборки и выберите Параметры SpeedPak.
  3. Выберите параметр: Создать сопряженный SpeedPak или Создать графический SpeedPak.
  4. При появлении запроса выберите Создать экземпляр SpeedPak в сборке верхнего уровня.

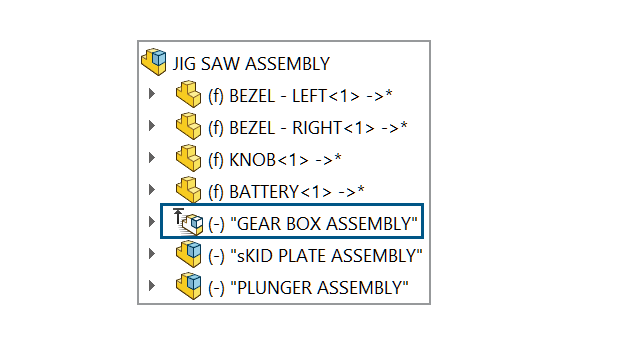

    Экземпляр SpeedPak появляется в дереве конструирования FeatureManager.

Переключение между экземпляром SpeedPak и родительским узлом сборки

Чтобы переключиться между экземпляром SpeedPak и родительским узлом сборки, выполните следующие действия.

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на экземпляр SpeedPak и выберите Параметры SpeedPak > Установить SpeedPak на Родительский.
  2. Необязательно: Чтобы вернуться к экземпляру SpeedPak, нажмите правой кнопкой мыши на узел сборки и выберите Параметры SpeedPak > Применить SpeedPak.
