Вспомогательные линии (2025 SP3)

Вы можете использовать команду AM_CONSTLINES для предоставления полного решения по созданию вспомогательных линий в чертежах.

Вспомогательные линии — это справочные направляющие, которые помогают обеспечить правильное выравнивание, размещение и компоновку объектов на этапе проектирования. Это упрощает сложные задачи проектирования, повышает точность и эффективность рабочего процесса. Предлагается несколько типов вспомогательных линий, включая лучи, линии xline и круговые линии.

Вспомогательные линии позволяют:
  • Создавать линии, удлиняя их до бесконечности в одном или обоих направлениях, или круговые вспомогательные линии для создания ссылок на изогнутые геометрии.
  • Выполнять привязку к ключевым точкам (например, пересечениям или средним точкам) для обеспечения точного размещения объектов.
  • Автоматически размещать вспомогательные линии на выделенном слое (AM_CL), который можно настроить, заблокировать и зафиксировать для улучшения управления.
  • Сократить количество ручных расчетов и корректировок чертежей, предоставляя расширенные конфигурации, например биссектрисы, перпендикулярные линии и концентрические окружности.

Команды, используемые с вспомогательными линиями:

Команда Описание

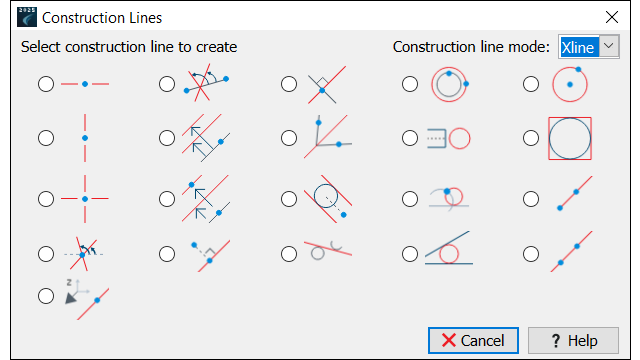

AM_CONSTLINES Позволяет выбрать тип вспомогательной линии.
AM_CONSTSWI Включает или выключает режим лучей.
AM_CONSTSWI_XLINE Выключает режим лучей.

Вспомогательные линии простираются до бесконечности в обоих направлениях.
AM_CONSTSWI_RAY Включает режим лучей.

Вспомогательные линии простираются до бесконечности в только в одном направлении.
AM_ERASECL Удаляет выбранные вспомогательные линии.
AM_ERASEALLCL Удаляет все вспомогательные линии.
AM_CLINEL Блокирует или разблокирует слой вспомогательных линий.
AM_CLINEO Замораживает или отменяет заморозку слоев вспомогательных линий.
AM_CONSTHOR Создает горизонтальную вспомогательную линию.
AM_CONSTHW Создает вспомогательную линию через точку, указывая угол относительно видимой линии.
AM_CONSTLOT Создает вспомогательную линию, перпендикулярную указанной линии.
AM_CONSTCC Создает круговую вспомогательную линию, концентричную выбранной окружности или дуге.
AM_CONST_CIRCLE Создает круговую вспомогательную линию.
AM_CONSTVER Создает вертикальную вспомогательную линию.
AM_CONSTPAR Создает вспомогательную линию, параллельную существующей линии на указанном расстоянии от выбранной линии.
AM_CONSTHM Создает вспомогательную линию, которая делит угол пополам.
AM_CONSTCCREA Создает круговую вспомогательную линию, символизирующую вид сверху вала или отверстия.
AM_CONSTCIRCLI Создает прямоугольную вспомогательную линию вокруг окружности.
AM_CONSTCRS Создает пересечение вспомогательной линии.
AM_CONSTPAR2 Создает вспомогательную линию, параллельную существующей линии, и делит пополам расстояние между выбранной линией и указанной точкой.
AM_CONSTTAN Создает две параллельные вспомогательные линии, касательные указанной окружности.
AM_CONSTC2 Создает круговую вспомогательную линию, которая использует указанную линию в качестве касательной.
AM_CONSTXRAY Создает вспомогательные линии, начиная из одной точки и до бесконечности в одном направлении.
AM_CONSTHB Создает вспомогательную линию, указывая две точки или точку и угол.
AM_CONSTLOT2 Создает вспомогательную линию, проходящую через указанную точку и перпендикулярную к направлению.
AM_CONSTTC Создает вспомогательные линии, касательные к двум указанным окружностям.
AM_CONSTK Создает вспомогательную линию, касательную к двум указанным линиям или окружностям.
AM_CONSTXLINE Создает вспомогательную линию через точку, которая простирается до бесконечности в обоих направлениях.
AM_CONSTZ Создает вспомогательную линию в направлении Z.
