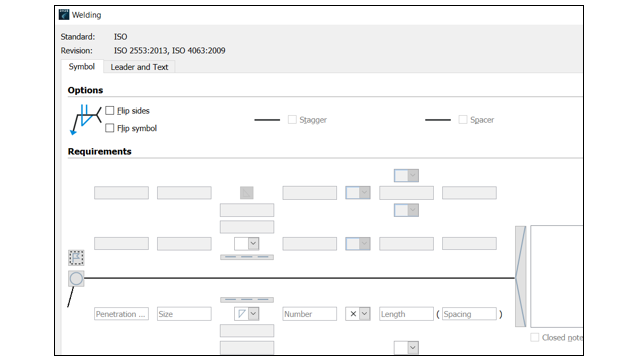

Можно использовать команду AM_WELDINGSYMBOL для добавления обозначений сварки к чертежам.
Обозначения сварки обеспечивают четкое информирование о спецификациях сварки и соответствии отраслевым стандартам. Они повышают точность и качество технической документации.
Команда AMWELDSYM предлагает несколько вариантов гибкого и точного размещения обозначений сварки:
- Поддерживает ряд стандартных обозначений сварки, представляющих различные типы сварных швов.
- Позволяет настроить тип обозначения, размер, угол и расположение в соответствии с требованиями проекта.
- Предоставляет варианты добавления обозначений (наложенный по периметру шов, монтажный шов и прерывистые угловые швы) в месте соединения стрелки со справочной линией.
- Позволяет включить несколько справочных линий и стрелок для указания последовательности сварных швов и их идентичных расположений.
- Прикрепляет обозначения к объектам и обеспечивает их перемещение вместе с объектом, когда он переносится.
- Размещает обозначения как автономные примечания.
- Включает способы добавления подробных сведений для конкретных процессов сварки.
