Можно использовать инструмент Преобразовать сетку в стандартное тело для преобразования граней сетки BREP с распознанной геометрией в стандартные грани BREP.
Эта функция работает для тел сетки BREP или гибридных тел сетки с распознанной геометрией. Эта функциональность лучше всего подходит для сеток с четко определенной плоской, цилиндрической, конической и сферической геометрией, не имеющих существенных помех.
Преимущества: Стандартная геометрия BREP более функционально полная, чем геометрия сетки или гибридная геометрия.
Чтобы преобразовать сетку BREP с распознанными гранями в стандартную геометрию BREP, выполните следующие действия.
- Откройте модель с телами сетки BREP или телами гибридной сетки с сегментированными и распознанными гранями.

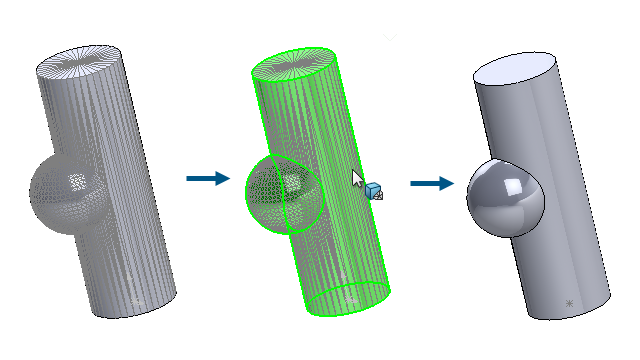

Эта модель сетки была сегментирована на цилиндрические, сферические и плоские грани.
- Выполните одну из следующих операций.
- Нажмите правой кнопкой мыши на тело и выберите Преобразовать грани сетки в стандартные
.
- Нажмите .
- Нажмите Преобразовать сетку в стандартное тело (Mesh Modeling CommandManager).
-

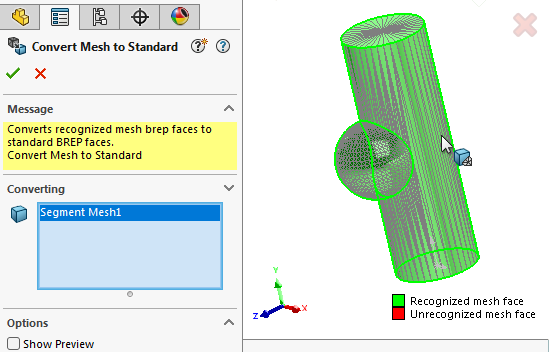

В окне PropertyManager в разделе Выбрать тело выберите тела для преобразования сегментированных распознанных граней сетки BREP в стандартные грани BREP.
Цвета указывают на распознанные или нераспознанные грани. Эти цвета для элементов Распознанная грань сетки и Нераспознанная грань сетки можно указать в меню .
Вся модель распознается как один элемент
Преобразовать сетку в стандартное тело, показанный как зеленый элемент
Распознанная грань сетки, как указано в легенде в правом нижнем углу графической области.
- Нажмите
, чтобы преобразовать распознанные сегментированные грани сетки контурного представления в стандартные грани контурного представления.

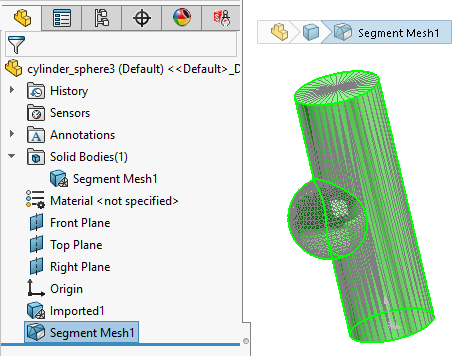

Преобразованные стандартные грани контурного представления отображаются в дереве конструирования FeatureManager® с именем Преобразовать в стандартные грани контурного представления и значком .
