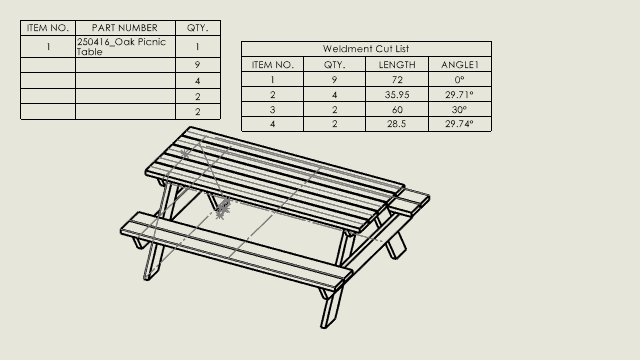

В окне PropertyManager Спецификация можно более эффективно сгруппировать профили сварки и их количество в подробном списке вырезов.
Группировка профилей сварки и их количества:
- На чертеже сварной детали или структурной системы выберите Спецификация
(панель инструментов "Таблица") или .
- В окне PropertyManager Спецификации в меню Тип спецификации:
- Выберите Детализированная.
- Выберите Подробный список вырезов.
- Нажмите Группировка сварных деталей.
- В диалоговом окне Группировка сварных деталей выберите элементы для группировки:
- ПРОФИЛЬ (стандарт, тип, размер). Определяет элементы конструкции в модели сварки. Это форма поперечного сечения элемента конструкции, например балки или трубы.
- ЕДИНИЦА ИЗМЕРЕНИЯ. Указывает единицы измерения для моделей в спецификации.
- МАТЕРИАЛ. Распознает материалы при определении идентичности моделей, группируя геометрически идентичные модели с разными материалами в отдельные папки в списке вырезов.
- ДЛИНА. Указывает отдельные значения длины каждой модели в сварной детали и общую длину идентичных моделей, сгруппированных вместе.
- УГОЛ1. Указывает конечную грань, ближайшую к профилю эскиза.
- УГОЛ2. Указывает конечную грань, противоположную УГЛУ1.
- ОПИСАНИЕ. Предоставляет подробные сведения о каждом элементе списка вырезов, включая тип материала и вид обработки.
- НОМЕР ДЕТАЛИ (SW-Обозначение детали). Указывает пользовательское свойство в списке вырезов с именем "SW-Обозначение детали".
- Нажмите OK.
- Нажмите
.
