Выбор размера профиля в таблицах параметров и таблицах конфигураций (2025 SP2)

Для сварных деталей и структурных систем можно выбрать размер профиля в таблицах параметров и таблицах конфигураций.

Для настроенных профилей в таблице параметров и таблице конфигураций отображается столбец Размер профиля, где можно выбрать размер.

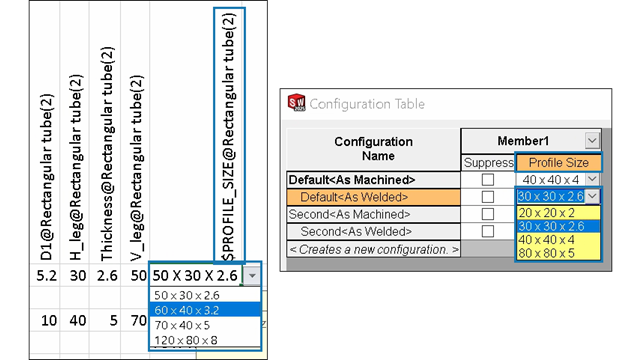

Для управления размером профиля в таблицах параметров в заголовке столбца используется следующий синтаксис:
  • Сварные детали: $PROFILE_SIZE@feature_name
  • Структурные системы: $PROFILE_SIZE@member_name
Чтобы вставить таблицу параметров, выполните следующие действия.
  1. Откройте деталь, имеющую несколько конфигураций.
  2. Нажмите Таблица параметров Excel на панели инструментов или выберите в меню Вставка > Таблицы > Таблица параметров Excel.
Также размер профиля можно выбрать, отредактировав таблицу параметров.
Чтобы получить доступ к таблице конфигурации, выполните следующие действия.
  1. Для детали, имеющей несколько конфигураций, выберите вкладку ConfigurationManager .
  2. Разверните Таблицы .
  3. Нажмите правой кнопкой мыши Таблица конфигурации и выберите Отобразить таблицу.
