Creación de miembros secundarios entre puntos y cambio de perfiles

Para crear miembros secundarios entre puntos y cambiar perfiles:

  1. Haga clic en Miembro entre puntos para Tipo de miembro secundario.

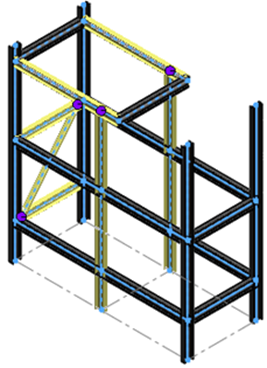

  2. Cambie la orientación del modelo haciendo clic en Ver (barra transparente) > Vista izquierda. A continuación, seleccione los miembros secundarios que se muestran.
  3. Cambie el perfil del miembro secundario:
    1. Haga clic en la pestaña Perfil.
    2. En Tipo, seleccione tubo rectangular - Configurado.
    3. En Tamaño, seleccione 70 x 40 x 5.
  4. En Parámetro de miembro, haga clic para agregar un miembro secundario.
    Haga clic para eliminar el miembro secundario seleccionado.
  5. Opcional: Ajuste la equidistancia mediante Equidistancia desde el primer miembro y Equidistancia desde el segundo miembro y dele la vuelta al miembro seleccionado en Parámetro de miembro.
  6. Cambie la orientación del modelo haciendo clic en Ver (barra transparente) > Isométrica.
  7. Movilice el PropertyManager y haga clic en .
  8. Haga clic en Sistema estructural en la esquina de confirmación para salir del modo de sistema estructural.
Se muestra el PropertyManager Gestión de esquinas. Las esquinas simples se resaltan en el modelo.
