Exportación de propiedades personalizadas a archivos IFC

Al exportar modelos de SOLIDWORKS® como archivos IFC™, puede asignar propiedades personalizadas de SOLIDWORKS a conjuntos de propiedades IFC.

Para exportar propiedades personalizadas a archivos IFC:

  1. Haga clic en Herramientas > Opciones > Opciones de sistema > Exportar. En Formato de archivo, seleccione IFC.
  2. En Exportar como, seleccione Usar archivo de asignación de conjuntos de propiedades.
  3. A continuación, especifique el esquema XML o el archivo de asignación .xsd que el software utiliza para validar las propiedades exportadas.

Ventajas: Los clientes de BIM pueden exportar los datos de sus propiedades personalizadas, que son importantes para la construcción y el funcionamiento del edificio. Esta funcionalidad es flexible. Le permite asignar propiedades de SOLIDWORKS a propiedades IFC, potencialmente con un nombre diferente, y definir sus propios conjuntos de propiedades de destino en el archivo IFC. En versiones anteriores, se podían exportar propiedades cuando se guardaban como archivos IFC, pero solo a una sola propiedad codificada en el archivo IFC.

Para exportar propiedades personalizadas a conjuntos de propiedades IFC:

  1. En un archivo de SOLIDWORKS, haga clic en Archivo > Propiedades.
  2. En la pestaña Personalizado, agregue las propiedades que desee exportar al archivo IFC y guarde el archivo.

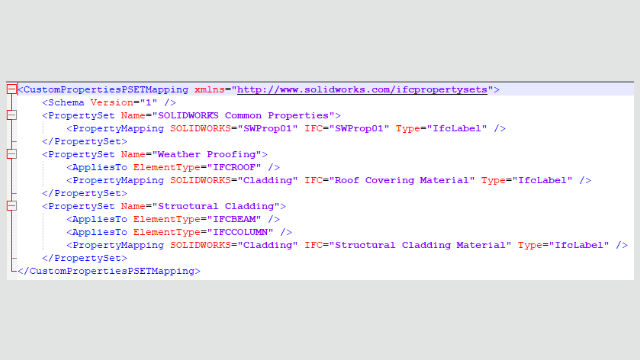

  3. Cree un archivo de asignación XML que asigne las propiedades personalizadas de SOLIDWORKS a los valores del conjunto de propiedades IFC.
    SOLIDWORKS ofrece archivos de asignación de muestra en SOLIDWORKS install folder\lang\language\IFC.
    Archivo de asignación de muestras:
    <CustomPropertiesPSETMapping>
    <Schema Version="1.0"/>
    <PropertySet Name="Pset_DoorCommon">
        <AppliesTo ElementType="IFCDOOR"/>
        <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
        <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
        <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
        <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
        <PropertyMapping SOLIDWORKS="Glazing" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
        <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
        <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
    </PropertySet>
    <PropertySet Name="ACME_CageCodes">
        <AppliesTo ElementType="IFCDOOR"/>
        <AppliesTo ElementType="IFCWINDOW"/>
        <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
    </PropertySet>
</CustomPropertiesPSETMapping>
  4. En el archivo SOLIDWORKS, haga clic en Guardar como (barra de herramientas Estándar) o en Archivo > Guardar como.
  5. En el cuadro de diálogo, para Guardar como tipo, seleccione el tipo de archivo IFC y, a continuación, haga clic en Opciones.

    Puede seleccionar cualquier tipo de archivo IFC.

  6. En el cuadro de diálogo Opciones del sistema, en Crear como, seleccione Usar el archivo de asignación de conjuntos de propiedades y seleccione el archivo de asignación de la lista o selecciónelo de su equipo.
    Para incluir todas las propiedades personalizadas del archivo SOLIDWORKS en el archivo IFC exportado, en Crear como, seleccione Propiedades personalizadas. Para incluirlos en el conjunto de propiedades IFC, asigne todas las propiedades personalizadas en el archivo de esquema XML.
    SOLIDWORKS comprueba la validez del conjunto de propiedades IFC XML para estos elementos:
    • Etiquetas, atributos de etiquetas y estructura de etiquetas adecuados.
    • La versión de esquema es igual o inferior a la versión soportada por la versión actual de SOLIDWORKS.
    • Las propiedades personalizadas de SOLIDWORKS asignan propiedades IFC de una en una o de una a muchos. No puede asignar varias propiedades personalizadas de SOLIDWORKS a la misma propiedad IFC.

    El software almacena hasta 10 conjuntos de propiedades en el registro.

  7. Haga clic en Aceptar y luego haga clic en Guardar para exportar el archivo como un archivo IFC.

    El archivo IFC contiene las propiedades personalizadas de SOLIDWORKS en el conjunto de propiedades IFC, basadas en el archivo de asignación de esquema XML.
