SOLIDWORKS, bir teknik resmi kaydederken teknik resim başlığını ilk referans verilen model görünümüne göre otomatik olarak atar.
Faydaları: Bu güncelleme, teknik resim başlığını üst modeliyle hizalı tutarak tutarlılığı korumaya yardımcı olur.
Eylem çubuğundaki altında bulunan Parça veya montaj başlığını yeni teknik resim başlığı olarak kullan seçeneğini belirleyerek bu işlevi etkinleştirebilirsiniz.
Bu seçeneği etkinleştirdiğinizde, teknik resim başlığı teknik resme eklenen ilk model görünümü tarafından belirlenir. Bu davranış, konfigürasyona bağlı olarak dosyayı ilk kaydettiğinizde veya her kaydettiğinizde geçerli olabilir.

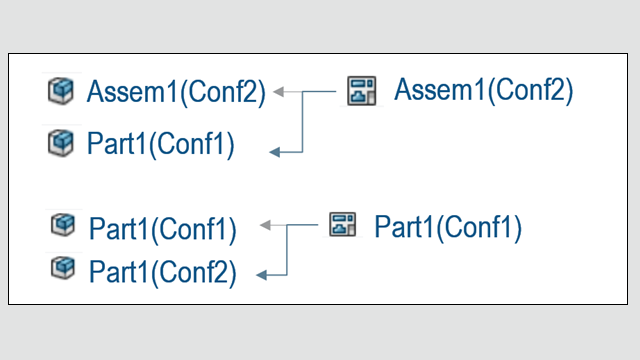

Teknik resim başlığı atama kuralları şunlardır:
- Referans verilen modelin bir konfigürasyonu varsa teknik resim başlığı model adıyla eşleşir.
- Referans verilen modelde birden çok konfigürasyon varsa teknik resim başlığı, model adını ve ilk görünümdeki konfigürasyonu içerir. Örneğin:
Assembly1(Config1).
Bu seçenek, toplu eylemler sırasında dosya adlandırmanın kolaylaştırılmasına yardımcı olan 3DEXPERIENCE'a Toplu Kaydet aracı için de geçerlidir.
