IFC 文件

您可以使用 IFC 2x3 或 IFC 4 将 SOLIDWORKS 顶层装配体或零部件导出为 .ifc 文件。您可以导出带自定义属性的 .ifc 文件，其中包括 IFC 元数据及其他属性。

1. 单击文件 > 导出为。
2. 从导出对话框中，为文件类型选择 IFC 2x3 或 IFC 4。
3. 单击 选项。
4. 选择 OmniClass™、Uniclass2015、“自定义属性”、“材料和质量属性”以及“单位”，然后单击确认。
   在您选择 OmniClass 或 UniClass 之前，您需要理解列举在对话框中的各类。 请参阅 http://www.omniclass.org 和 [http://www.cpic.org.uk/uniclass2/]。
5. 如果您导出至 IFC 4，请存为下列选项之一：
   • BREP
   • 面片化
6. 选取文件名称和位置，输入一可选性说明，然后单击确定。

将 SOLIDWORKS 模型导出为 IFC 文件时，您可以将 SOLIDWORKS 自定义属性映射到 IFC 属性集。

1. 请在 SOLIDWORKS 文件中，单击文件 > 属性，然后在自定义选项卡上添加您想导出到 IFC 文件的属性。保存文件。
2. 创建将 SOLIDWORKS 自定义属性映射到 IFC 属性集值的 XML 映射文件。SOLIDWORKS 在 SOLIDWORKS install folder\lang\language\IFC 提供样本映射文件。
   映射文件示例：

   <CustomPropertiesPSETMapping>
       <Schema Version="1.0"/>
       <PropertySet Name="Pset_DoorCommon">
           <AppliesTo ElementType="IFCDOOR"/>
           <PropertyMapping SOLIDWORKS="Reference" IFC="Reference" Type="IfcIdentifier"/>
           <PropertyMapping SOLIDWORKS="FireRating" IFC="FireRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="NoiseRating" IFC="AcousticRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="Security" IFC="SecurityRating" Type="IfcLabel"/>
           <PropertyMapping SOLIDWORKS="External" IFC="IsExternal" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="Infiltration" IFC="Infiltration" Type="IfcVolumetricFlowRateMeasure"/>
           <PropertyMapping SOLIDWORKS="ThermalTransmit" IFC="ThermalTransmittance" Type="IfcThermalTransmittanceMeasure"/>
           <PropertyMapping SOLIDWORKS="Verglasungsflächenanteil" IFC="GlazingAreaFraction" Type="IfcPositiveRatioMeasure"/>
           <PropertyMapping SOLIDWORKS="Accessible" IFC="HandicapAccessible" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="FireDoor" IFC="FireExit" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="StarTrekDoor" IFC="SelfClosing" Type="IfcBoolean"/>
           <PropertyMapping SOLIDWORKS="SmokeStop" IFC="SmokeStop" Type="IfcBoolean"/>
       </PropertySet>
       <PropertySet Name="ACME_CageCodes">
           <AppliesTo ElementType="IFCDOOR"/>
           <AppliesTo ElementType="IFCWINDOW"/>
           <PropertyMapping SOLIDWORKS="RefCode" IFC="CageCode" Type="IfcLabel"/>
       </PropertySet>
   </CustomPropertiesPSETMapping>

3. 在 SOLIDWORKS 文件中，单击文件 > 另存为。
4. 在对话框中，对于另存为类型，请选择 IFC 文件类型，然后单击选项。
5. 在系统选项对话框的选项 > 输出为下，选择使用属性集映射文件，然后从列表中选择映射文件或浏览到映射文件并将其选中。
6. 单击确定，然后单击保存以将文件导出为 IFC 文件。
   IFC 文件基于映射文件，包含 IFC 属性集中的 SOLIDWORKS 自定义属性。

可以将 .ifc 文件导入 SOLIDWORKS 软件，以便包括原来用结构软件应用程序所创建的模型信息。

在将 .ifc 文件导入 SOLIDWORKS 时，虽然导入文件几何图形，但结果所获的 SOLIDWORKS 模型实际上没有任何特征。

您可以指定要导入的 IFC 实体或零部件。

好处：在导入 IFC 文件时过滤零部件，可让您准确指定所需的零部件，从而节省时间并简化工作，尤其是对于大型 IFC 文件。

1. 单击 文件 > 打开。
2. 可选： 3DEXPERIENCE 用户：如果显示从 3DEXPERIENCE 打开对话框，请单击这台 PC。
3. 在对话框中，对于文件类型，请选择 IFC 2x3。
4. 要指定常规选项，请单击选项，指定要导入的 IFC 实体，然后单击确定。
5. 要过滤要导入的零部件，请在打开对话框中选择启用过滤器。
6. 选择文件，然后单击打开。
   如果选择了启用过滤器，请参阅 导入 IFC 文件时过滤零部件 了解更多信息。

导入 IFC 文件时，可以过滤要导入的零部件。

1. 单击文件 > 打开。
2. 在对话框中：
   1. 对于文件类型，选择 IFC 2x3 (*.ifc)。
   2. 对于文件名，浏览以选择 IFC 文件。
   3. 选择启用过滤器。
   4. 单击打开。

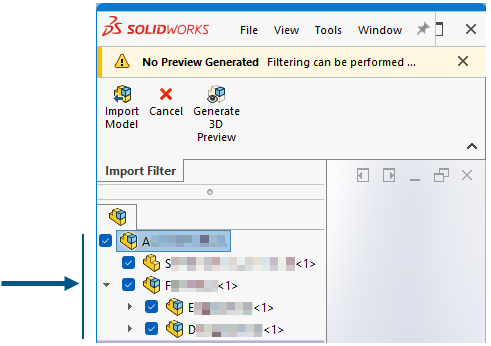

   当 SOLIDWORKS 生成产品结构时，进度条会报告状态。文件打开时会显示产品结构和空白图形区域。消息栏会提醒您可以过滤零部件以生成预览。导入过滤器 CommandManager 显示可用的工具。



   如果在 工具 > 选项 > 系统选项 > 导入 > 文件格式：IFC 的要导入的实体下指定了过滤选项，SOLIDWORKS 将自动应用这些过滤选项。在过滤零部件之前指定这些系统级别的设置可节省您的时间，尤其是对于大型 IFC 文件，因为您可以定位将要打开的精确实体和零部件。
3. 执行以下任何操作：
   • 从 FeatureManager 设计树中，选择或清除要导入的零部件。您可以选择单个复选零部件或框选多个零部件。
   • 单击生成 3D 预览 以显示所选零部件的图形 3D 预览。
   • 单击取消以取消操作并关闭预览。

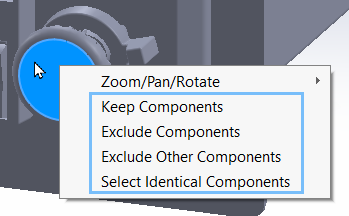

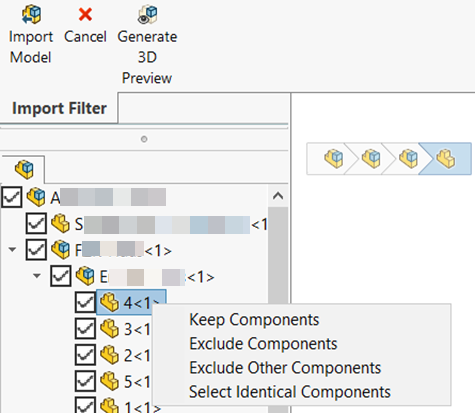

   包含所选和已清除零部件的子装配体将显示部分选定复选框 。为了帮助您处理多个选择，您可以右键单击选定零部件并选择保留零部件或排除零部件。如要反选，请选择排除其他零部件。如果零部件相同，则选择相同零部件选项也会出现。


4. 选择完要导入的零部件后，单击导入模型 。
   SOLIDWORKS 将导入包含所选零部件的 IFC 文件。

您可以将 SOLIDWORKS 文件另存为 .ifc 文件，其中带有 .ifc 实体类别。

1. 打开一个 SOLIDWORKS 零件或装配体文件。
2. 单击文件 > 属性。
3. 在对话框中的自定义选项卡上：
   1. 在属性名称中，选择 IFC。
   2. 在值/文本表达式中，选择适当的分类。
   3. 单击确定。

您可以通过在系统选项中定义过滤器来选择要从 IFC 文件导入的 IFC 实体。

1. 在 IFC 文件中，单击工具 > 选项 > 系统选项 > 输入。
2. 在对话框中：
   1. 在文件格式中，选择 IFC。
   2. 在要导入的实体下，展开分类下的 IFC 实体。
   3. 在输入下，选择要导入的 IFC 实体。
   4. 单击确定。
   打开 IFC 文件后，仅导入您在系统选项对话框中指定的 IFC 实体。
