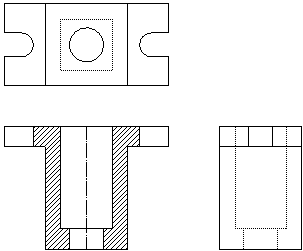

2D 绘制概述 该概述列举典型的 2D 绘制任务及可用的 SOLIDWORKS 解决方案。 任何和解决方案说明如何生成以下工程图。 了解如何 从 3D 模型生成此工程图。 出详图和注解工具在此概述中没使用。 有关重点说明 SOLIDWORKS 出详图和注解工具的逐步指导教程，请单击 > 指导教程 > 所有 SOLIDWORKS 指导教程来参阅“高级工程图”指导教程。 任务类别 生成前视。 通过投影前视 生成上视。 通过投影前视和上视 生成右视。 添加一槽口 到上视。 投影槽口 到前视和右视。 从前视 生成剖面视图。 创建前视图 任务 解决方案 生成工程图视图的水平边线。 使用 直线 绘制底部水平线，并使用 等距实体 创建其他边线。 生成工程图视图的竖直边线。 用 中心线 绘制对称线，并使用 等距实体 双向偏移中心线。 删除多余的草图实体。 通过边角和强劲剪裁选项使用剪裁实体 。 边角 强劲剪裁： 单击-单击方法 视频: 使用剪裁实体剪裁顶角 视频: 使用“强劲剪裁：单击-单击”方法 强劲剪裁： 拖动方法 视频: 使用“强劲剪裁：拖动”方法 更改线条样式以表明隐藏的孔。 使用 线条样式 将线条从实线更改为虚线。 返回到任务类别 通过投影前视图生成上视图 之前（前视） 之后（前视和上视） 任务 解决方案 将上视与前视对齐。 通过 直线 将竖无限直线绘制为投影线。 视频: 将竖直无限直线绘制为投影线 生成工程图视图的水平边线。 通过 中心线 绘制水平对称线以定义工程图视图的中心。 通过 等距实体 偏移中心线以创建工程图视图的额外边线。 删除多余的草图实体。 通过在外剪除、边角和强劲剪裁选项使用剪裁实体 。 在外剪除(O) 边角 强劲剪裁(P) 视频: 在实体外剪除 在工程图的中央生成孔。 使用 圆 和 中点捕捉 来创建捕捉到工程图中央的孔。 视频: 绘制捕捉到工程图中心的圆的草图 中点捕捉 圆 删除多余线条。 Ctrl + 选择多行，然后按 Delete。 更改线条样式以表明隐藏的孔。 使用 线条样式 将线条从实线更改为虚线。 返回到任务类别 通过投影前视图和上视图创建右视图 之前（前视和上视） 之后（前视、上视及右视） 任务 解决方案 将右视与前视和上视对齐。 使用水平无限直线为投影线。 生成工程图视图的竖直边线。 通过 旋转实体 旋转投影线（从上视图）-90°。 视频： 旋转实体 删除多余的草图实体。 通过在外剪除、强劲剪裁和边角选项使用剪裁实体 。 在外剪除(O) 强劲剪裁(P) 边角 更改线条样式以表明隐藏的孔。 使用线型 将线条从实线更改为虚线。 返回到任务类别 向上视图添加槽口 之前（上视） 之后（上视） 任务 解决方案 在视图中将槽口置中。 使用 中心线 创建水平和垂直构造线。 生成槽口的水平边线。 使用 等距实体 偏移中心线。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 生成一圆弧来围住槽口。 使用 切线弧 。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 在工程图视图的另一侧生成对称槽口。 删除工程图视图背面的竖直边线（为槽口创建空间），然后使用 镜向实体 镜像槽口。 视频：镜向实体 返回到任务类别 将槽口投影到前视图和右视图 之前（前视、上视及右视） 之后（前视、上视及右视） 任务 解决方案 将上视中的槽口与前视对齐。 使用竖直无限直线为投影线。 更改线条样式以表明隐藏的槽口。 使用 线条样式 将线条从实线更改为虚线。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 将上视中的槽口与右视对齐。 将水平无限直线绘制为投影线，然后通过旋转实体 旋转直线 -90°。 视频:旋转投影线 删除多余的草图实体。 通过强劲剪裁选项使用剪裁实体 。 返回到任务类别 从前视图创建剖面视图 之前（前视） 之后（剖面视图） 任务 解决方案 删除工程图视图中的额外线条以生成截面。 通过强劲剪裁选项使用 剪裁实体 。 更改线条样式从而显示隐藏的孔和槽口。 使用 线条样式 将线条从实线更改为虚线。 生成剖面线图样比例以表明工程图视图的实体区域。 使用 使用 应用剖面线截面。 视频：应用剖面线剖面 返回到任务类别 父主题特定业界的设计工具 机械设计工具概述 模具设计工具概述 工具与锻模设计工具概述 从 3D 模型生成工程图 对于 3D 模型，您可以两个步骤生成相同工程图。 任务 解决方案 生成前视、上视、及右视。 在新 工程图图纸 中，显示出工程图工具栏，选取 标准三视图 ，然后在 标准三视图 PropertyManager 中浏览零件文档。 生成剖面视图。 在工程图文档中，使用 剖面视图 工具从上视生成剖面视图。 剖面线自动应用到剖面视图。
2D 绘制概述 该概述列举典型的 2D 绘制任务及可用的 SOLIDWORKS 解决方案。 任何和解决方案说明如何生成以下工程图。 了解如何 从 3D 模型生成此工程图。 出详图和注解工具在此概述中没使用。 有关重点说明 SOLIDWORKS 出详图和注解工具的逐步指导教程，请单击 > 指导教程 > 所有 SOLIDWORKS 指导教程来参阅“高级工程图”指导教程。 任务类别 生成前视。 通过投影前视 生成上视。 通过投影前视和上视 生成右视。 添加一槽口 到上视。 投影槽口 到前视和右视。 从前视 生成剖面视图。 创建前视图 任务 解决方案 生成工程图视图的水平边线。 使用 直线 绘制底部水平线，并使用 等距实体 创建其他边线。 生成工程图视图的竖直边线。 用 中心线 绘制对称线，并使用 等距实体 双向偏移中心线。 删除多余的草图实体。 通过边角和强劲剪裁选项使用剪裁实体 。 边角 强劲剪裁： 单击-单击方法 视频: 使用剪裁实体剪裁顶角 视频: 使用“强劲剪裁：单击-单击”方法 强劲剪裁： 拖动方法 视频: 使用“强劲剪裁：拖动”方法 更改线条样式以表明隐藏的孔。 使用 线条样式 将线条从实线更改为虚线。 返回到任务类别 通过投影前视图生成上视图 之前（前视） 之后（前视和上视） 任务 解决方案 将上视与前视对齐。 通过 直线 将竖无限直线绘制为投影线。 视频: 将竖直无限直线绘制为投影线 生成工程图视图的水平边线。 通过 中心线 绘制水平对称线以定义工程图视图的中心。 通过 等距实体 偏移中心线以创建工程图视图的额外边线。 删除多余的草图实体。 通过在外剪除、边角和强劲剪裁选项使用剪裁实体 。 在外剪除(O) 边角 强劲剪裁(P) 视频: 在实体外剪除 在工程图的中央生成孔。 使用 圆 和 中点捕捉 来创建捕捉到工程图中央的孔。 视频: 绘制捕捉到工程图中心的圆的草图 中点捕捉 圆 删除多余线条。 Ctrl + 选择多行，然后按 Delete。 更改线条样式以表明隐藏的孔。 使用 线条样式 将线条从实线更改为虚线。 返回到任务类别 通过投影前视图和上视图创建右视图 之前（前视和上视） 之后（前视、上视及右视） 任务 解决方案 将右视与前视和上视对齐。 使用水平无限直线为投影线。 生成工程图视图的竖直边线。 通过 旋转实体 旋转投影线（从上视图）-90°。 视频： 旋转实体 删除多余的草图实体。 通过在外剪除、强劲剪裁和边角选项使用剪裁实体 。 在外剪除(O) 强劲剪裁(P) 边角 更改线条样式以表明隐藏的孔。 使用线型 将线条从实线更改为虚线。 返回到任务类别 向上视图添加槽口 之前（上视） 之后（上视） 任务 解决方案 在视图中将槽口置中。 使用 中心线 创建水平和垂直构造线。 生成槽口的水平边线。 使用 等距实体 偏移中心线。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 生成一圆弧来围住槽口。 使用 切线弧 。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 在工程图视图的另一侧生成对称槽口。 删除工程图视图背面的竖直边线（为槽口创建空间），然后使用 镜向实体 镜像槽口。 视频：镜向实体 返回到任务类别 将槽口投影到前视图和右视图 之前（前视、上视及右视） 之后（前视、上视及右视） 任务 解决方案 将上视中的槽口与前视对齐。 使用竖直无限直线为投影线。 更改线条样式以表明隐藏的槽口。 使用 线条样式 将线条从实线更改为虚线。 删除多余的草图实体。 通过强劲剪裁选项使用 剪裁实体 。 将上视中的槽口与右视对齐。 将水平无限直线绘制为投影线，然后通过旋转实体 旋转直线 -90°。 视频:旋转投影线 删除多余的草图实体。 通过强劲剪裁选项使用剪裁实体 。 返回到任务类别 从前视图创建剖面视图 之前（前视） 之后（剖面视图） 任务 解决方案 删除工程图视图中的额外线条以生成截面。 通过强劲剪裁选项使用 剪裁实体 。 更改线条样式从而显示隐藏的孔和槽口。 使用 线条样式 将线条从实线更改为虚线。 生成剖面线图样比例以表明工程图视图的实体区域。 使用 使用 应用剖面线截面。 视频：应用剖面线剖面 返回到任务类别 父主题特定业界的设计工具 机械设计工具概述 模具设计工具概述 工具与锻模设计工具概述 从 3D 模型生成工程图 对于 3D 模型，您可以两个步骤生成相同工程图。 任务 解决方案 生成前视、上视、及右视。 在新 工程图图纸 中，显示出工程图工具栏，选取 标准三视图 ，然后在 标准三视图 PropertyManager 中浏览零件文档。 生成剖面视图。 在工程图文档中，使用 剖面视图 工具从上视生成剖面视图。 剖面线自动应用到剖面视图。

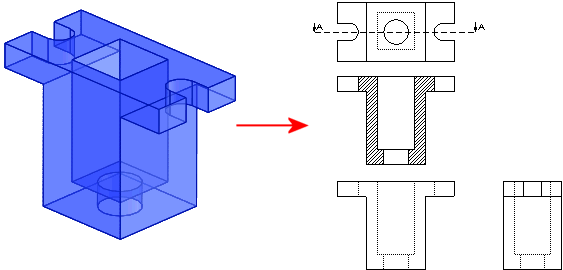

从 3D 模型生成工程图 对于 3D 模型，您可以两个步骤生成相同工程图。 任务 解决方案 生成前视、上视、及右视。 在新 工程图图纸 中，显示出工程图工具栏，选取 标准三视图 ，然后在 标准三视图 PropertyManager 中浏览零件文档。 生成剖面视图。 在工程图文档中，使用 剖面视图 工具从上视生成剖面视图。 剖面线自动应用到剖面视图。
