複雜零組件與電氣組合件的配件關聯

您可以將配件設備型號連結至零組件上的特定回路或端子,來簡化組合件程序。這對於製造自訂或複雜連接器特別有用。

優點:您可以確保只有有效選擇會建立關聯,並在不移除現有選擇的情況下更新關聯,同時簡化配件的組態。

零組件屬性電氣組合件屬性對話方塊現在包含配件的關聯 取消關聯 指令。您可以透過捷徑功能表存取這些指令,也可以選擇配件並將其放置到您想與之建立關聯的零件上。

  • 關聯配件:可讓使用者將一或多個配件與特定回路或端子建立關聯。
  • 中斷配件關聯:移除配件與所選基材零件或端子之間的關聯。

使用者介面更新以檢視關聯

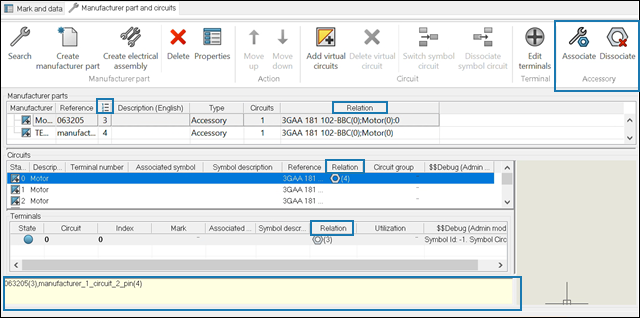

  • 零組件屬性電氣組合件屬性對話方塊現在包含新欄,如下所示:
    • 順序編號 :顯示相同類別零件的順序編號,以區分組合件中相同零件的多個副本。
    • 限制條件:顯示基材零件、零組件零件、回路與端子及其關聯配件之間的關係。

      您也可以在「零組件屬性」對話方塊底部的文字欄位中檢視關係。
