將網格 BREP 轉換為標準 BREP

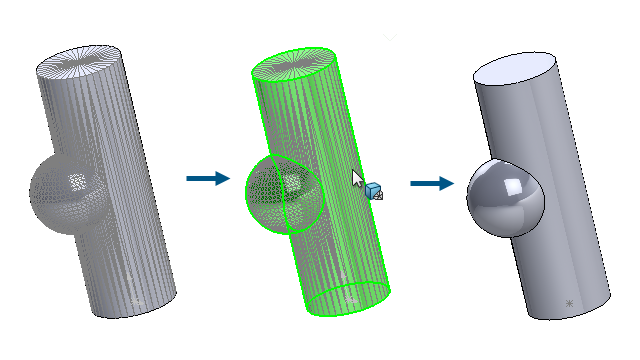

您可以使用將網格轉換為標準工具，將具有已辨識幾何的網格 BREP 面轉換為標準 BREP 面。

此功能適用於具有已辨識幾何的網格 BREP 或混合式網格本體。此功能最適合具有良好定義平面、圓柱形、圓錐形和球面幾何且沒有明顯雜訊的網格。

優點：標準 BREP 幾何的功能比網格或混合式幾何更為完整。

若要將具有已識別面的網格 BREP 轉換為標準 BREP：

  1. 開啟具有網格 BREP 或混合式網格本體，並帶有分段且獲得辨識之面的模型。

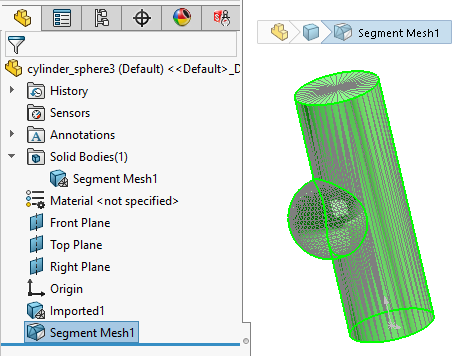

    此網格模型已分段為圓柱、球形和平坦面。

  2. 執行下列之一：
    • 以滑鼠右鍵按一下本體，然後選擇將網格轉換為標準 。
    • 按一下插入 > 網格 > 將網格轉換為標準 。
    • 按一下將網格轉換為標準 (網格模型建構 CommandManager)。
  3. 在 PropertyManager 中的選擇本體下，選擇要將已分段且已辨識的網格 BREP 面轉換為標準 BREP 面的本體。

    色彩會指示已辨識或無法辨識的面。您可以在 工具 > 選項 > 系統選項 > 色彩 > 色彩調配設定 中指定這些已辨識網格面與無法辨識網格面色彩。

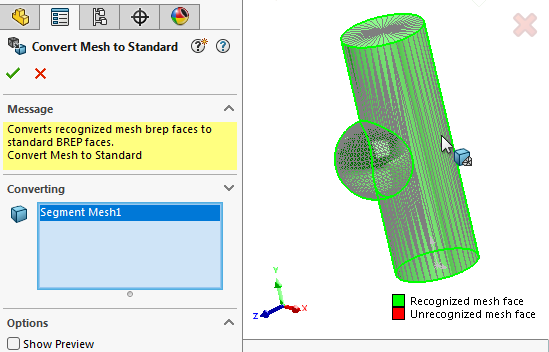

    此完整模型會被辨識為一個將網格轉換為標準特徵，顯示為綠色的已識別網格面，如圖面右下角的圖例所指示。

  4. 按一下 ，將已辨識且已分段的網格 BREP 面轉換為標準 BREP 面。

    轉換後的標準 BREP 面會以轉換為標準 BREP 名稱和圖示 顯示在 FeatureManager(特徵管理員)® 中。
