Na platformě 3DEXPERIENCE platform je možné publikovat položky tabulky přířezů svařovaného dílu.
Chcete-li publikovat položky tabulky přířezů, uložte díl SOLIDWORKS jako svařovaný díl na platformě 3DEXPERIENCE platform. V bočním panelu je rozšíření svařovaného dílu jako zobrazeno SW Weldment Part.
Nutné podmínky pro uložení dílu SOLIDWORKS jako svařovaného dílu:
- Díl již musíte mít uložený na platformě 3DEXPERIENCE platform.
- Díl musí obsahovat prvek svaru.
- Díl musí být označen jako jednotlivý fyzický výrobek.
Nutné podmínky pro publikování položek tabulky přířezů na platformě
3DEXPERIENCE platform:
- Dílem musí být svařovaný díl.
- Tabulka přířezů musí být aktuální.
- Vlastnost položky tabulky přířezů musí mít CutlistID.
Publikování položek tabulky přířezů na platformě 3DEXPERIENCE platform provedete takto:
- Klikněte v otevřeném svařovaném dílu na nabídku Možnosti
(standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a poté Svary.
- V dialogovém okně Vlastnosti dokumentu – Svary vyberte v části ID tabulky řezů možnost Vytvořit ID tabulky řezů a klikněte na tlačítko OK.
- Klikněte v Podokně úloh 3DEXPERIENCE pravým tlačítkem na díl a vyberte možnost Uložit.

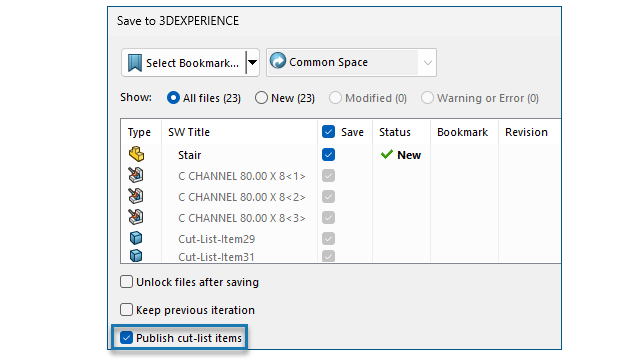

- V dialogovém okně Uložit do 3DEXPERIENCE vyberte možnost Publikovat položky z tabulky přířezů a klikněte na tlačítko Uložit.
V aplikaci MySession se zobrazí položky tabulky přířezů svařovaného dílu. V bočním panelu se zobrazují vlastnosti položek tabulky přířezů.
Správci mohou definovat vlastní atributy PLM a mapovat položky CAD na PLM pro ukládání atributů na platformě 3DEXPERIENCE platform.
