PropertyManager Komplexní roh nabízí rozšířené možnosti Zpracování rohů. Můžete zde také snáze vytvořit a upravovat konstrukční systém.
PropertyManager Komplexní roh
Jak otevřít tohoto správce PropertyManager:
- Otevřete model, který obsahuje tři nebo více protínajících se profilů.
- Ve stromu FeatureManager® rozbalte složku Řízení rohu
.
- Klikněte pravým tlačítkem na Skupina komplexních rohů a vyberte Upravit prvek.
K dispozici jsou následující zlepšení:

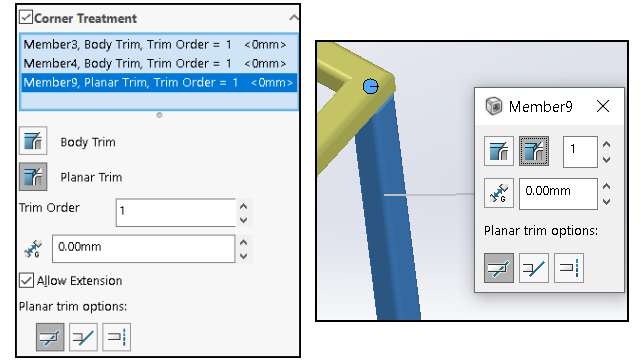

- V nastavení Zpracování rohů jsou v poli prvků zobrazeny prvky oříznutí těla a prvky rovinného oříznutí. Když vyberete prvek, můžete kliknutím na možnost Oříznutí těla nebo Rovinné oříznutí změnit typ oříznutí.
- Podrobnosti o vybraném prvku (oříznutí těla, rovinné oříznutí a pořadí oříznutí) se zobrazí jako popisy v grafické ploše.
- Ikony představují možnosti rovinného oříznutí.
Přístup ke konstrukčnímu systému
K dispozici jsou následující zlepšení:
- Když otevřete model konstrukčního systému, zobrazí software SOLIDWORKS výzvu k aktivaci záložky Konstrukční systém.
- U nových souborů se v CommandManageru zobrazí příkaz Vytvořit konstrukční systém. Když kliknete na možnost Vytvořit konstrukční systém, zobrazí software SOLIDWORKS PropertyManager Primární člen.
- U souborů, které obsahují konstrukční systém, zobrazí CommandManager příkaz Upravit konstrukční systém.
- U souborů, které obsahují více konstrukčních systémů, musíte vybrat systém, který chcete upravit ve stromu FeatureManager.
