Lorsque vous créez une nomenclature pour un assemblage de routage, vous pouvez sélectionner un modèle dans lequel chaque tuyau avec une longueur utile distincte est listé individuellement. Le modèle affecte par ailleurs des numéros de pièces basés sur une propriété spécifique à la configuration.
Pour le reste, insérer et éditer une nomenclature se fait de la même manière que pour les autres types de mises en plan d'assemblage.
Vous pouvez ajouter une nomenclature à un assemblage de routage ou à une vue de mise en plan de l'assemblage de routage.
Vous pouvez insérer une nomenclature basée sur une table ou une nomenclature basée sur Excel dans une mise en plan, mais pas les deux.
Créez le modèle de nomenclature avant de l'inclure dans l'assemblage ou dans la vue de mise en plan.
Colonnes spéciales pour les assemblages de tuyauterie
La nomenclature inclut des colonnes spéciales pour les assemblages de tuyauterie:
- La colonne No. ARTICLE affiche la propriété spécifique à la configuration SWbompartno (les exemples de pièces de routage incluent cette propriété dans les familles de pièces).
- Chaque configuration d'un accessoire a un numéro de pièce différent.
- Tous les segments de routage découpés dans le même matériau brut ont le même numéro de pièce.
- Chaque longueur de coupe unique d'un tuyau est listée individuellement en utilisant la propriété SWLongueurdetuyauterie, avec la longueur affichée dans la colonne LONGUEUR DE COUPE.

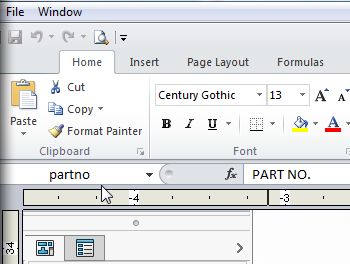

Si vous éditez le modèle dans Excel, n'éditez pas le texte dans la case Nom pour les colonnes par défaut.
Vous pouvez créer des colonnes personnalisées dans Modèle de nomenclature de tuyauterie. Par exemple, vous pouvez créer une colonne pour la propriété SWAngleducoude (l'angle d'un composant de coude).
Cf. Nomenclature - Propriétés personnalisées pour de plus amples informations.
Remarquez aussi qu'il y a des colonnes masquées dans le modèle ; ne les montrez pas, ne les éditez pas ou ne le supprimez pas.
