Vous pouvez afficher la longueur et la masse totales de câbles identiques utilisés dans plusieurs sous-assemblages de routage sous forme de ligne unique dans une nomenclature.
Avantages: Dans les assemblages complexes comportant plusieurs sous-assemblages de harnais, les câbles identiques apparaissent souvent séparément, ce qui rend la nomenclature plus difficile à lire et à analyser. Grâce à cette amélioration, SOLIDWORKS Routing détecte automatiquement les câbles identiques dans les sous-assemblages et combine leur longueur et leur masse totales dans une seule ligne.
Ce comportement s'applique aux types de nomenclature suivants :
- Nomenclature Pièces uniquement

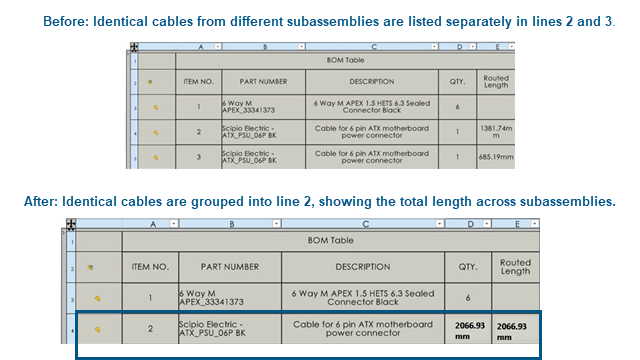

Les câbles précédemment répertoriés séparément apparaissent comme une entrée combinée avec des valeurs totales.
- Nomenclature en tabulation
Vous pouvez sélectionner l'option Combiner les composants identiques pour fusionner les entrées de câble d'autres sous-assemblages de routage. La ligne sélectionnée reste, et la longueur et la masse totales s'affichent.
- Nomenclature mise à plat
Les câbles identiques provenant de plusieurs sous-assemblages sont fusionnés pour former une seule ligne avec des valeurs totales.
Les nomenclatures de premier niveau ne sont pas affectées par cette modification.
Voici un exemple de flux de travail :
- Créez un assemblage avec plusieurs sous-assemblages de câblage à l'aide du même câble.
- Insérez une table de nomenclature et sélectionnez un type de nomenclature, tel que Pièces uniquement, En tabulation ou Mise à plat.
