Sie können DimXpert-Beschriftungen auf eine benutzerdefinierte Ebene ausrichten.
DimXpert-Bemaßungen können unkenntlich gemacht werden, wenn Sie sie auf Konturgeometrie anwenden. Sie können DimXpert-Beschriftungen ausrichten, indem Sie sie auf eine ausgewählte Ebene oder eine ebene Teilfläche verschieben.

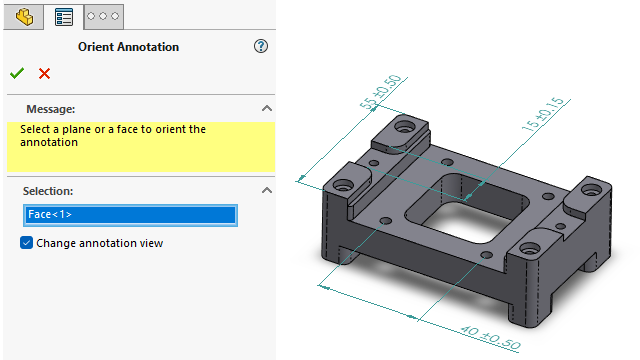

So richten Sie DimXpert-Beschriftungen an einer benutzerdefinierten Ebene aus:
- Klicken Sie mit der rechten Maustaste auf eine DimXpert-Beschriftung und wählen Sie aus.
- Wählen Sie im Grafikbereich eine Ebene oder planare Fläche aus, um die neue Ausrichtung zu definieren.
- Wählen Sie im PropertyManager die Option Beschriftungsansicht ändern aus, um die Beschriftung in die Ausrichtungsansicht zu verschieben, die der neuen Ausrichtung entspricht.
- Klicken Sie auf
.
