Sie können DimXpert Bemaßungen in Bibliotheks-Features speichern.
Vorteile: Die DimXpert Bemaßungen können in Bibliotheks-Feature-Teilen gespeichert werden, um sie wiederzuverwenden, wenn ein Bibliotheks-Feature für ein Modell verwendet wird.
Speichern von DimXpert Bemaßungen in Bibliotheks-Features:
- Klicken Sie auf Zu Bibliothek hinzufügen
auf der Registerkarte Konstruktionsbibliothek im Task-Fensterbereich.
- Nehmen Sie im PropertyManager folgende Einstellungen vor:
- Wählen Sie für Hinzuzufügende Elemente die Features im Grafikbereich oder im FeatureManager aus.
- Geben Sie für Dateiname einen Dateinamen ein (der Standardname ist der Dokumentname).
- Wählen Sie für den Ordner Konstruktionsbibliothek einen Unterordner aus, um das Bibliotheks-Feature hinzuzufügen.
- Geben Sie unter Beschreibung eine Beschreibung ein, die im Tooltip des Elements angezeigt werden soll.

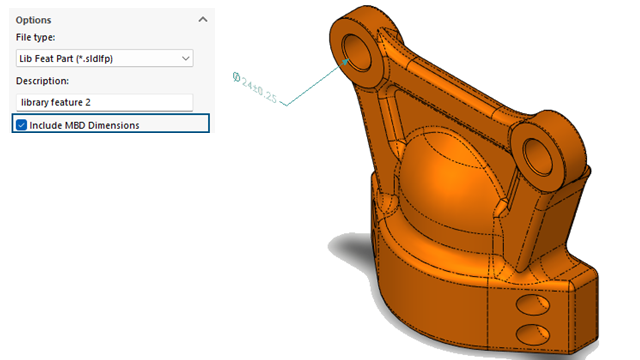

- Wählen Sie MBD-Bemaßungen einschließen aus und klicken Sie auf
.
