Erzeugen von DimXpert-Bemaßungen aus Feature- und Referenzbemaßungen (2025 SP2)

Sie können DimXpert-Bemaßungen aus Feature- und Referenzbemaßungen erstellen.

So erzeugen Sie DimXpert Bemaßungen aus Feature- und Referenzbemaßungen:

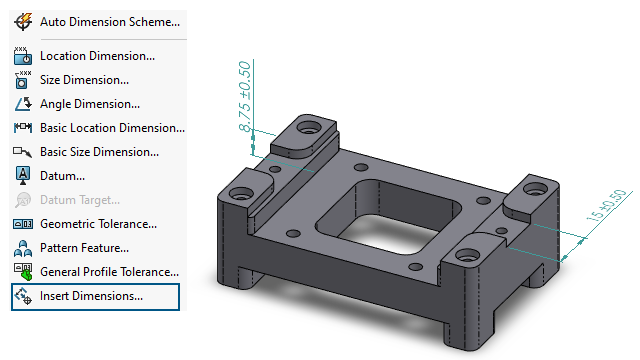

  1. Klicken Sie auf Bemaßungen einfügen (Symbolleiste „MBD Dimension“) oder auf Extras > MBD Dimension > Bemaßungen einfügen.
  2. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie für Features die Features im Grafikbereich oder im FeatureManager® aus.
    2. Wählen Sie für Feature-Bemaßungen oder Referenzbemaßungen die Bemaßungen im Grafikbereich aus.
    3. Klicken Sie auf .
