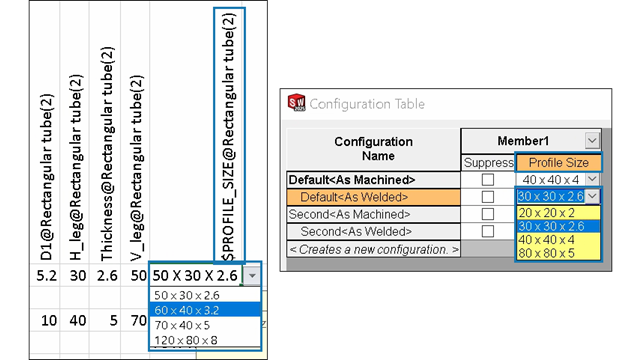

Bei Schweißkonstruktionen und Struktursystemen können Sie die Größe des Profils aus Konstruktions- und Konfigurationstabellen auswählen.
Für die konfigurierten Profile wird in der Konstruktions- und Konfigurationstabelle die Spalte Profilgröße angezeigt, in der Sie eine Größe auswählen können.
Um die Profilgröße in Tabellen zu steuern, verwendet die Spaltenüberschrift die folgende Syntax:
- Schweißkonstruktionen: $PROFILE_SIZE@feature_name
- Struktursysteme: $PROFILE_SIZE@member_name
So fügen Sie eine Konstruktionstabelle ein:
- Öffnen Sie ein Teil mit mehreren Konfigurationen.
- Klicken Sie auf Excel-Konstruktionstabelle
(Extras-Symbolleiste) oder auf .
Sie können die Profilgröße auch auswählen, indem Sie eine Tabelle bearbeiten.
So greifen Sie auf eine Konfigurationstabelle zu:
- Klicken Sie bei einem Teil mit mehreren Konfigurationen auf die Registerkarte ConfigurationManager
.
- Erweitern Sie Tabellen
.
- Klicken Sie mit der rechten Maustaste auf Konfigurationstabelle
und klicken Sie dann auf Tabelle einblenden.
