Trimmen von zugeordneten Elementen

Sie können ein zugeordnetes Element beim Einfügen eines Verbindungselements trimmen.

Im PropertyManager Verbindungselement einfügen wird das Körperteil über die Option Zugeordnete Elemente trimmen ab seinem Schnittpunkt mit dem Verbindungselement getrimmt.

So trimmen Sie zugeordnete Elemente:

  1. Öffnen Sie ein Struktursystemmodell und klicken Sie auf die Registerkarte Struktursystem.
  2. Klicken Sie im CommandManager auf die Registerkarte Verbindungselement einfügen oder wählen Sie Einfügen > Struktursystem einfügen > Verbindungselement einfügen.
  3. Wählen Sie das einzufügende Verbindungselement aus.

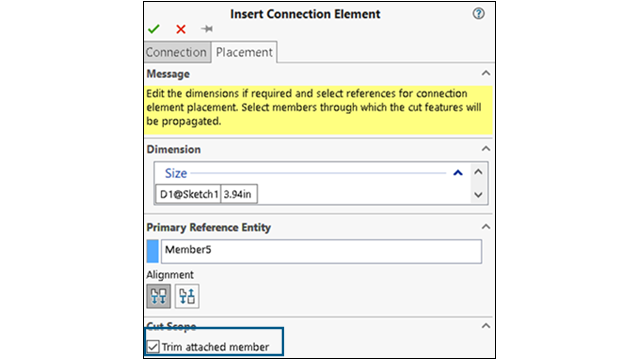

  4. Klicken Sie im PropertyManager auf die Registerkarte Platzierung.
  5. Wählen Sie im Grafikbereich die Referenzelemente aus.
  6. Wählen Sie die Ausrichtung aus.
  7. Wählen Sie unter Schnittbereich die Option Zugeordnete Elemente trimmen aus.
  8. Klicken Sie auf .

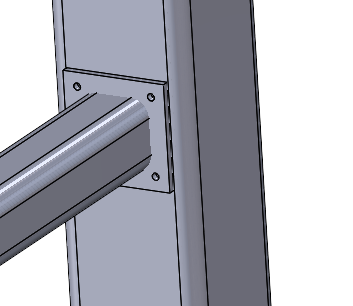

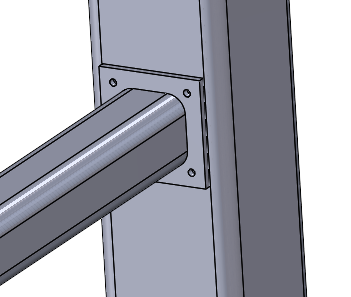

Zugeordnete Elemente trimmen aktiviert Zugeordnete Elemente trimmen deaktiviert
