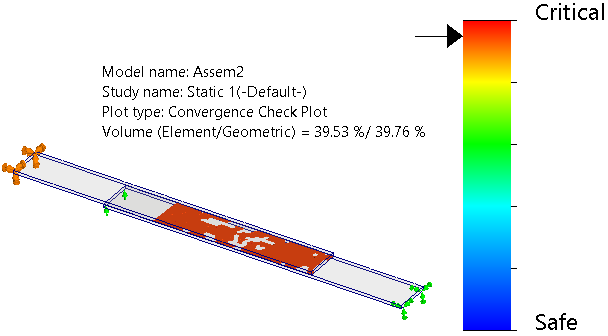

| Il grafico mostra le regioni critiche e sicure del modello rispetto allo stato della convergenza di contatto e alla correzione di spostamento normalizzata. Spostare il cursore verso Critico per visualizzare le regioni del modello in cui il solutore non ha raggiunto la convergenza di contatto e ha valori elevati per la correzione di spostamento normale. La legenda del grafico visualizza il rapporto di volume degli elementi per i quali viene raggiunta la convergenza di contatto rispetto agli elementi totali che partecipano alla formulazione delle interazioni di contatto.
La correzione di spostamento normale è il rapporto al numero di iterazioni di contatto finale del vettore di spostamento nodale incrementale totale sul vettore di spostamento nodale totale.
|
