Collegamento dello stato di visualizzazione al componente di serie ripetuto

È possibile collegare lo stato di visualizzazione dei componenti ripetuti al componente di serie ripetuto.

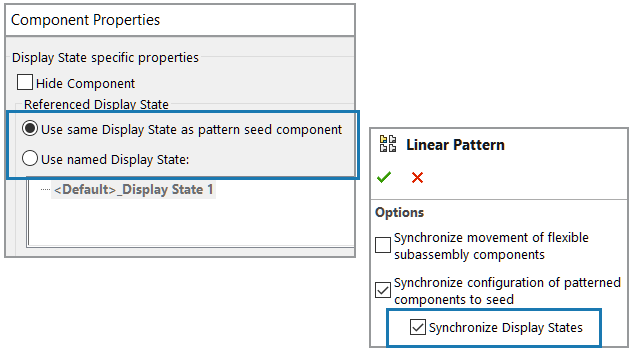

Usare le opzioni seguenti nella finestra di dialogo Proprietà del componente per selezionare lo stato di visualizzazione:
Usa stesso stato di visualizzazione del componente di serie della ripetizione Collega lo stato di visualizzazione dei componenti ripetuti al componente di serie ripetuto.

Disattiva l'elenco degli stati di visualizzazione.
Usa stato di visualizzazione con nome Mostra l'elenco degli stati di visualizzazione.

Questa opzione è disponibile quando il componente ripetuto fa riferimento a una configurazione diversa per il componente di serie ripetuto e il tipo di visualizzazione è uno stato di visualizzazione collegato.

Lo stato di visualizzazione può essere collegato in qualsiasi PropertyManager Ripetizione del componente. Nel PropertyManager, in corrispondenza di Sincronizza la configurazione dei componenti della ripetizione a testa di serie, selezionare Sincronizza stati di visualizzazione.

Per collegare lo stato di visualizzazione al componente della ripetizione testa di serie:
  1. Aprire un modello che contiene componenti ripetuti.
  2. Nell'albero di disegno FeatureManager espandere un componente ripetuto.
  3. Nel componente ripetuto espanso, fare clic con il pulsante destro del mouse su un componente e fare clic su Proprietà del componente .
  4. Nella finestra di dialogo, selezionare Usa stesso stato di visualizzazione del componente di serie della ripetizione.
    Quando Sincronizza stati di visualizzazione è selezionato in un PropertyManager Ripetizione del componente, Usa stesso stato di visualizzazione come componente di serie della ripetizione è selezionato e non può essere cancellato.
