Inserimento delle tabelle di famiglia nei disegni (2025 SP1)

È possibile utilizzare il comando Tabella famiglia per inserire i dati di configurazione nei disegni.

È possibile specificare i parametri della tabella in Strumenti > Opzioni > Proprietà del documento > Tabelle > Famiglia . È possibile specificare la posizione del modello di tabella di famiglia in Strumenti > Opzioni > Opzioni di sistema > Posizioni dei file > Mostra cartelle per > Modelli di tabella famiglia .

Se si fa doppio clic su una cella della tabella di famiglia per modificarla, il software chiede di mantenere il collegamento e far sì che il modello esterno erediti le modifiche, oppure di interrompere il collegamento per sovrascrivere il valore. È possibile ripristinare il collegamento interrotto deselezionando la cella.

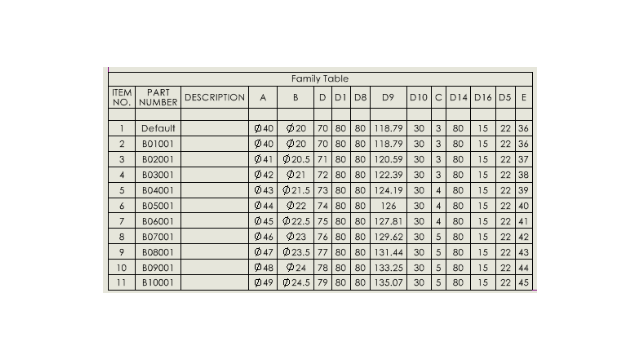

Vantaggi: È possibile inserire rapidamente i dati di configurazione nei disegni senza dover ricorrere a soluzioni alternative. Le tabelle famiglia mostrano le variazioni nelle configurazioni di parti e assiemi o le proprietà personalizzate in una tabella nei disegni SOLIDWORKS.

Per inserire le tabelle famiglia nei disegni:

  1. In un disegno SOLIDWORKS, fare clic su Inserisci > Tabelle > Tabella famiglia .
  2. Nel PropertyManager:
    1. Selezionare il file da cui creare la tabella famiglia e fare clic su Avanti .
    2. Specificare le opzioni per definire la tabella famiglia.
    3. Fare clic su .
  3. Fare clic nel file di disegno per posizionare la tabella.

    Nel menu o nella finestra di dialogo delle colonne di dimensione per le tabelle di famiglia, specificare Nome dimensione per il nome della colonna. Il nome è specifico per il disegno. Le modifiche al nome della colonna si applicano a tutte le tabelle di famiglia del disegno che fanno riferimento alla stessa quota di guida.

  4. Opzionale: Se si fa clic su Inserisci > Elementi del modello e si inseriscono gli elementi nel disegno, viene visualizzata la notifica Nome quota tabella famiglia. Fare clic su Imposta visualizzazione quota per visualizzare gli elementi inseriti utilizzando il nome della quota dalla tabella di famiglia.

    Per cambiare la visualizzazione degli elementi inseriti nel disegno, è possibile anche selezionare gli elementi per aprire il PropertyManager Quota. Nella scheda Valore, in Nome quota tabella famiglia, selezionare Visualizza come nome nella tabella famiglia per visualizzare gli elementi utilizzando i nomi della tabella. Deselezionare l'opzione per visualizzare gli elementi utilizzando i relativi valori.
