図面の自動展開

図面を自動的に展開するには、Flatten コマンドを使用します。

図面のすべてのエンティティ、または指定したサブセットのみを展開できます。たとえば、SmartSelect コマンドを使用すると、エンティティのセットをカテゴリによって選択できます。

注記: 展開した後の 2D エンティティは、元のレイヤー、線種、および色を保持します。

以下を実行できます。

• 3D モデルから 2D 表現を作成

  このコマンドによって、3D モデルの 2D ビューまたは 3D ビューを展開すると、指定した 3D エンティティが現在の表示平面に投影されます。モデル ビューが、2D エンティティを使用して作成されます。

• Z 座標が不明な図面を修正

  図面の操作では、2D エンティティに、厚み、高さなど表示プロパティでないプロパティがある場合があります。

  図面に Z 座標があるかどうかを確認するには、次のいずれかのツールを使用します。

  • RollView コマンド
  • ビュー ナビゲーター

注記: 次の場合は、精度が低下する可能性があります。

• 隠線のない展開
• パース表示の展開

2D エンティティに高さまたは Z 座標を追加できるプロパティ:

Z 座標が不明な図面を展開するには:

1. 次のいずれかを実行します。
   メニューで、XtraTools > 修正（Modify） > 展開（Flatten）をクリックします。
   リボンで、XtraTools > 修正（Modify） > 展開（Flatten）をクリックします。
   • リボンで、ホーム（Home） > ツール（Tools） > 展開（Flatten）をクリックします。
   • Flatten と入力します。
2. Z 座標が 0 以外の図面のすべてのエンティティを選択します。

あるいは、 SmartSelect コマンドを使用すると、さまざまな Z 座標のエンティティを選択できます。

3. Enter キーを押します。
4. 隠線を除去するかどうかを指定するには、はい（Yes）またはいいえ（No）と入力します。

   図面が展開されます。Z 座標はすべて 0 になります。

例:

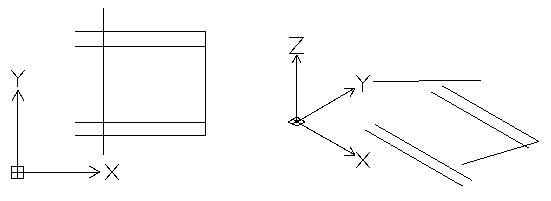

2D に見える図面の平面図	3D ビューでは、Z 座標を持つエンティティが表示されます

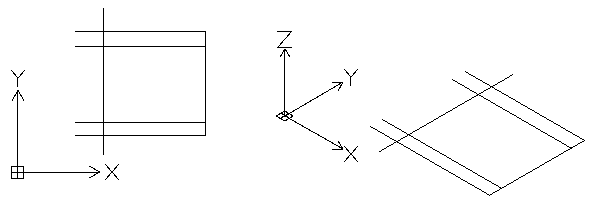

展開された平面図	3D ビューでは、すべてのエンティティが同じ平面にあることが示されます

モデルの 3D ビューを展開するには:

1. グラフィックス領域で、適切な 3D ビューを設定します。Views コマンドを使用します。
2. 次のいずれかを実行します。
メニューで、XtraTools > 修正（Modify） > 展開（Flatten）をクリックします。
リボンで、XtraTools > 修正（Modify） > 展開（Flatten）をクリックします。
• リボンで、ホーム（Home） > ツール（Tools） > 展開（Flatten）をクリックします。
• Flatten と入力します。
3. 図面のすべてのエンティティを選択します。

   あるいは、 SmartSelect コマンドを使用すると、展開するエンティティを選択できます。

4. Enter キーを押します。
5. 隠線を除去するかどうかを指定するには、はい（Yes）またはいいえ（No）と入力します。

3D ビューが、現在の表示平面に展開されます。2D 表現が、2D エンティティを使用して作成されます。

例:

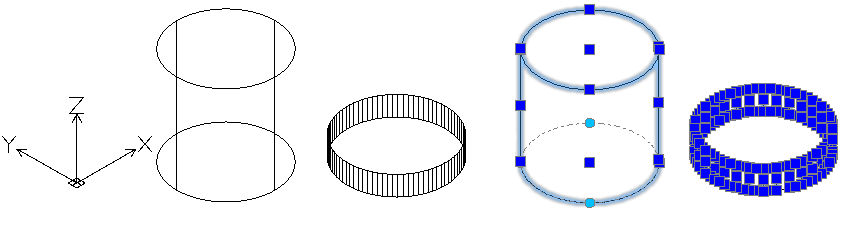

円筒と厚みのある円

モデルの 3D ビュー	展開された 3D ビュー

アクセス

コマンド: 展開
