アセンブリ可視化（Assembly Visualization）

プロパティ値に色を割り当てたり、新しいプロパティを選択したり、構成部品をロールアップまたはロールダウンしたりすることができます。

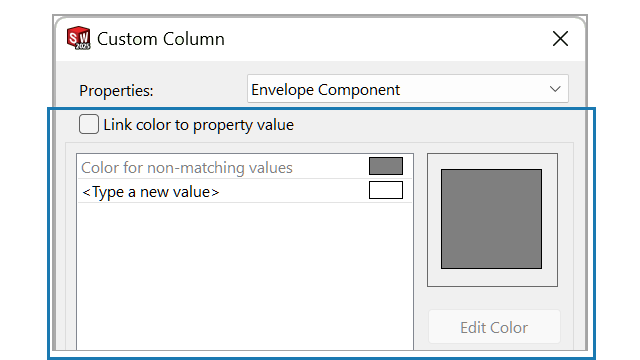

ユーザー定義列（Custom Column）ダイアログ ボックスで、色をプロパティ値にリンク（Link color to property value）を選択すると、構成部品プロパティの色を指定できます。このオプションを選択した場合、カラー スライダを使用して色を変更することはできません。

構成部品のコンテキスト ツールバーで、構成部品をロールアップ（Roll Up component）および構成部品をロールダウン（Roll Down component）を使用し、構成部品を非表示にできます。

ユーザー定義列（Custom Column）ダイアログ ボックスでは、これらのプロパティを使用できます。
3DEXPERIENCE プロパティは、3DEXPERIENCE Platform で使用できます。これらのプロパティでは、色をプロパティ値にリンク（Link color to property value）は常に選択されています。
プロパティ 説明
エンベロープ構成部品（Envelope Component） 構成部品にエンベロープ構成部品があるかどうかを示します。
上書きされた質量特性(Overridden Mass Properties) 構成部品に上書きされた質量特性があるかどうかを示します。
3DEXPERIENCE - CAD フォーマット（3DEXPERIENCE - CAD Format） 構成部品の CAD フォーマットを示します。
CAD フォーマットの例:
  • 3DEXPERIENCE®
  • CATIAV5
  • X-CAD
  • SOLIDWORKS®
3DEXPERIENCE - コラボレーション スペース（3DEXPERIENCE - Collaborative Space） 構成部品が保存されているコラボレーション スペースを示します。
3DEXPERIENCE - 最新リビジョン（3DEXPERIENCE - Latest Revision） これが構成部品の最新リビジョンかどうか示します。
3DEXPERIENCE - ロック ステータス（3DEXPERIENCE - Lock status） 構成部品のロック ステータスを示します。
  • 自分がロック（Locked by me）
  • 他のユーザーがロック
  • ロックされていません
3DEXPERIENCE - 完成度（3DEXPERIENCE - Maturity） 構成部品の完成度レベルを示します。
  • フリーズ
  • 作業中（In Work）
  • 廃版（Obsolete）
  • プライベート
  • リリース済み
3DEXPERIENCE - 互換性のため更新済み（3DEXPERIENCE - Updated for compatibility） 3DEXPERIENCE Platform との互換性のために、構成部品が更新されているかどうかを示します。
色をプロパティ値にリンクするには:
  1. 上書きされた質量特性を持つ構成部品を含むモデルを開きます。
  2. アセンブリ可視化（Assembly Visualization） （ツール ツールバー、あるいは CommandManager の評価（Evaluate）タブ）か、 ツール（Tools） > 評価（Evaluate） > アセンブリ可視化（Assembly Visualization） をクリックします。

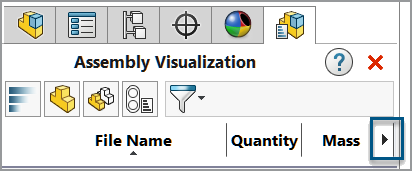

  3. アセンブリ可視化（Assembly Visualization）タブで、列ヘッダーの右にある矢印 をクリックします。

  4. 詳細（More）をクリックします。
  5. ユーザー定義列（Custom Column）ダイアログ ボックスのプロパティ（Properties）で、上書きされた質量特性（Overridden Mass Properties）などのプロパティを選択します。

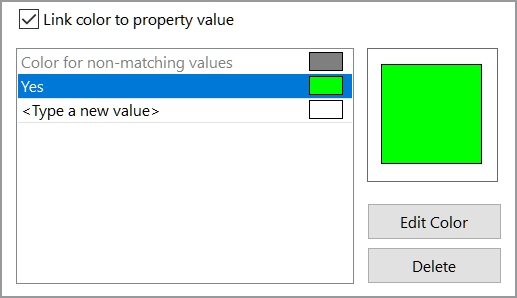

  6. 色をプロパティ値にリンク（Link color to property value）を選択します。
  7. 新しい値を入力（Type a new value）をダブルクリックし、値を入力します。
  8. 色の編集（Edit Color）をクリックし、値の色を選択します。

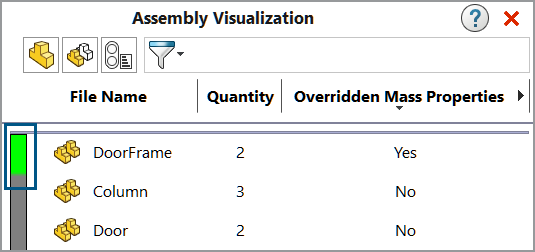

  9. ダイアログ ボックスを閉じた後、アセンブリ可視化（Assembly Visualization）タブで、上書きされた質量特性（Overridden Mass Properties）列ヘッダーをクリックすると、その列が値でソートされます。
