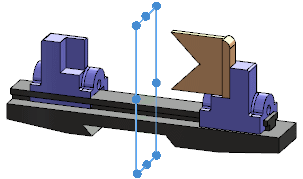

어셈블리 부품의 대칭 복사된 인스턴스 작성 어셈블리에서 부품을 대칭 복사할 경우 대칭 기준면을 기준으로 대칭적으로 배치되는 부품의 다른 인스턴스로 대칭 복사를 추가할 수 있습니다. 대칭 복사된 인스턴스 작성은 대칭 부품에 가장 유용합니다. 대칭 복사 이전 대칭 복사 이후 대칭 복사된 인스턴스를 작성하고 방향을 지정하는 방법: 열린 어셈블리 문서에서 부품 대칭 복사 (어셈블리 도구 모음) 또는 삽입 > 부품 대칭 복사 를 클릭합니다. PropertyManager의 선택 아래에서: 대칭 기준면에서 대칭 복사의 기준면으로 사용할 평면이나 평면 면을 선택합니다. 대칭 복사 부품에서 대칭 복사할 부품을 하나 이상 선택합니다. 다음 을 클릭합니다. PropertyManager의 2단계: 방향 설정 페이지에서 대칭 복사 유형 아래에 있는 경계 상자 중심, 질량 중심 또는 부품 원점을 클릭합니다. 비대칭 부품에 대해서는 일반적으로 대칭 복사 부품을 경계 상자 중심에 배치하는 것이 더 좋습니다. 경계 상자는 부품 피처의 영향을 받지 않기 때문입니다. 부품의 방향 바꾸기 아래에서 대칭 복사된 인스턴스를 추가할 부품을 선택합니다. 부품 방향 옵션을 클릭합니다. 방향 옵션 설명 X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. 를 클릭합니다. 부품의 새 인스턴스가 어셈블리에 추가되고 선택한 평면을 기준으로 대칭 복사됩니다. FeatureManager 디자인 트리에 대칭 부품 피처가 추가됩니다. 상위 주제부품 대칭 복사 부품 대칭 복사 유형 비교 대칭 복사 유형 옵션 비교의 예 부품 방향 옵션 비교의 예 어셈블리 부품의 대칭 버전 작성하기 대칭 부품 피처 편집 대칭 복사 부품 피처 해제 부품 대칭복사 PropertyManager 대칭 복사와 대칭 구분 부품 대칭복사 PropertyManager 1단계: 선택 부품 대칭복사 PropertyManager 2단계: 방향 설정 비대칭 부품 대칭 복사 어셈블리에서 비대칭 부품을 대칭 복사할 경우, 경계 상자를 사용하여 대칭 기준면을 기준으로 대칭 복사된 부품을 배치하면 질량 중심을 사용할 때보다 나은 결과가 얻어집니다. 비대칭 부품의 대칭 복사된 인스턴스를 작성하면 어떤 방향도 완전 대칭이 아니며 모두가 뒤집힌 방향이 됩니다. 완전 대칭을 위해서는 대칭 버전을 작성해야 합니다. 비대칭 부품의 대칭 복사된 인스턴스 비대칭 부품의 대칭 버전 어셈블리에서 비대칭 부품의 대칭 복사된 인스턴스를 작성하는 방법: 부품 대칭 복사 (어셈블리 도구 모음)를 클릭하거나 삽입 > 부품 대칭 복사를 클릭합니다. PropertyManager에서 선택으로 대칭 기준면과 대칭 복사 부품을 선택하고 다음 을 클릭합니다. 대칭 복사 유형에서 옵션을 선택합니다. 옵션 설명 경계 상자 중심 선택한 부품의 테두리 상자 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 질량 중심 선택한 부품의 질량 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 부품 원점 선택한 참조 평면의 부품 원점을 기준으로 부품 인스턴스를 대칭 복사합니다. 이 인스턴스는 대칭 버전이 아닙니다. 부품의 방향 바꾸기 아래에서 대칭 복사된 인스턴스를 추가할 부품을 선택합니다. 부품 방향 옵션을 클릭합니다. 방향 옵션 설명 X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. 를 클릭합니다. 비대칭 부품의 새 인스턴스가 어셈블리에 추가되고 선택한 평면을 기준으로 대칭 복사됩니다.
어셈블리 부품의 대칭 복사된 인스턴스 작성 어셈블리에서 부품을 대칭 복사할 경우 대칭 기준면을 기준으로 대칭적으로 배치되는 부품의 다른 인스턴스로 대칭 복사를 추가할 수 있습니다. 대칭 복사된 인스턴스 작성은 대칭 부품에 가장 유용합니다. 대칭 복사 이전 대칭 복사 이후 대칭 복사된 인스턴스를 작성하고 방향을 지정하는 방법: 열린 어셈블리 문서에서 부품 대칭 복사 (어셈블리 도구 모음) 또는 삽입 > 부품 대칭 복사 를 클릭합니다. PropertyManager의 선택 아래에서: 대칭 기준면에서 대칭 복사의 기준면으로 사용할 평면이나 평면 면을 선택합니다. 대칭 복사 부품에서 대칭 복사할 부품을 하나 이상 선택합니다. 다음 을 클릭합니다. PropertyManager의 2단계: 방향 설정 페이지에서 대칭 복사 유형 아래에 있는 경계 상자 중심, 질량 중심 또는 부품 원점을 클릭합니다. 비대칭 부품에 대해서는 일반적으로 대칭 복사 부품을 경계 상자 중심에 배치하는 것이 더 좋습니다. 경계 상자는 부품 피처의 영향을 받지 않기 때문입니다. 부품의 방향 바꾸기 아래에서 대칭 복사된 인스턴스를 추가할 부품을 선택합니다. 부품 방향 옵션을 클릭합니다. 방향 옵션 설명 X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. 를 클릭합니다. 부품의 새 인스턴스가 어셈블리에 추가되고 선택한 평면을 기준으로 대칭 복사됩니다. FeatureManager 디자인 트리에 대칭 부품 피처가 추가됩니다. 상위 주제부품 대칭 복사 부품 대칭 복사 유형 비교 대칭 복사 유형 옵션 비교의 예 부품 방향 옵션 비교의 예 어셈블리 부품의 대칭 버전 작성하기 대칭 부품 피처 편집 대칭 복사 부품 피처 해제 부품 대칭복사 PropertyManager 대칭 복사와 대칭 구분 부품 대칭복사 PropertyManager 1단계: 선택 부품 대칭복사 PropertyManager 2단계: 방향 설정 비대칭 부품 대칭 복사 어셈블리에서 비대칭 부품을 대칭 복사할 경우, 경계 상자를 사용하여 대칭 기준면을 기준으로 대칭 복사된 부품을 배치하면 질량 중심을 사용할 때보다 나은 결과가 얻어집니다. 비대칭 부품의 대칭 복사된 인스턴스를 작성하면 어떤 방향도 완전 대칭이 아니며 모두가 뒤집힌 방향이 됩니다. 완전 대칭을 위해서는 대칭 버전을 작성해야 합니다. 비대칭 부품의 대칭 복사된 인스턴스 비대칭 부품의 대칭 버전 어셈블리에서 비대칭 부품의 대칭 복사된 인스턴스를 작성하는 방법: 부품 대칭 복사 (어셈블리 도구 모음)를 클릭하거나 삽입 > 부품 대칭 복사를 클릭합니다. PropertyManager에서 선택으로 대칭 기준면과 대칭 복사 부품을 선택하고 다음 을 클릭합니다. 대칭 복사 유형에서 옵션을 선택합니다. 옵션 설명 경계 상자 중심 선택한 부품의 테두리 상자 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 질량 중심 선택한 부품의 질량 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 부품 원점 선택한 참조 평면의 부품 원점을 기준으로 부품 인스턴스를 대칭 복사합니다. 이 인스턴스는 대칭 버전이 아닙니다. 부품의 방향 바꾸기 아래에서 대칭 복사된 인스턴스를 추가할 부품을 선택합니다. 부품 방향 옵션을 클릭합니다. 방향 옵션 설명 X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. 를 클릭합니다. 비대칭 부품의 새 인스턴스가 어셈블리에 추가되고 선택한 평면을 기준으로 대칭 복사됩니다.
비대칭 부품 대칭 복사 어셈블리에서 비대칭 부품을 대칭 복사할 경우, 경계 상자를 사용하여 대칭 기준면을 기준으로 대칭 복사된 부품을 배치하면 질량 중심을 사용할 때보다 나은 결과가 얻어집니다. 비대칭 부품의 대칭 복사된 인스턴스를 작성하면 어떤 방향도 완전 대칭이 아니며 모두가 뒤집힌 방향이 됩니다. 완전 대칭을 위해서는 대칭 버전을 작성해야 합니다. 비대칭 부품의 대칭 복사된 인스턴스 비대칭 부품의 대칭 버전 어셈블리에서 비대칭 부품의 대칭 복사된 인스턴스를 작성하는 방법: 부품 대칭 복사 (어셈블리 도구 모음)를 클릭하거나 삽입 > 부품 대칭 복사를 클릭합니다. PropertyManager에서 선택으로 대칭 기준면과 대칭 복사 부품을 선택하고 다음 을 클릭합니다. 대칭 복사 유형에서 옵션을 선택합니다. 옵션 설명 경계 상자 중심 선택한 부품의 테두리 상자 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 질량 중심 선택한 부품의 질량 중심이 대칭 기준면을 중심으로 대칭하도록 대칭 복사를 배치합니다. 부품 원점 선택한 참조 평면의 부품 원점을 기준으로 부품 인스턴스를 대칭 복사합니다. 이 인스턴스는 대칭 버전이 아닙니다. 부품의 방향 바꾸기 아래에서 대칭 복사된 인스턴스를 추가할 부품을 선택합니다. 부품 방향 옵션을 클릭합니다. 방향 옵션 설명 X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다. 를 클릭합니다. 비대칭 부품의 새 인스턴스가 어셈블리에 추가되고 선택한 평면을 기준으로 대칭 복사됩니다.
