부품 방향 옵션 비교의 예

이 예제에서는 밸브 하위 어셈블리를 두 번째 파이프에 대칭 복사할 때 부품 방향 옵션을 비교합니다.

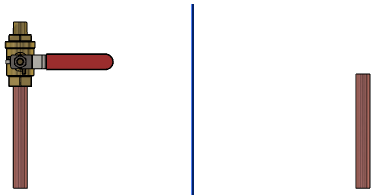

1. 밸브 하위 어셈블리를 두 번째 파이프에 대칭 복사할 때 모델을 엽니다.

2. 선형 부품 패턴 > 부품 대칭 복사 (어셈블리 도구 모음)를 클릭합니다.
3. PropertyManager에서 다음 항목을 선택합니다.
   1. 대칭 기준면으로 평면을 선택합니다.
   2. 대칭 복사 부품으로 밸브 하위 어셈블리를 선택합니다.
4. 다음 을 클릭하여 2단계: 방향 설정으로 이동합니다.
5. 대칭 복사 유형 아래에서 부품 원점을 선택합니다.
6. 부품의 방향 바꾸기에서 부품 방향 옵션을 선택합니다.

   부품의 방향 바꾸기 옵션	대칭 복사된 부품 이미지

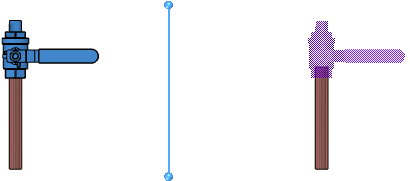

   X축 대칭, Y축 대칭 평면을 기준으로 X축과 Y축을 대칭 복사합니다.

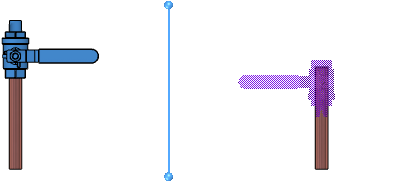

   X축 대칭 후 뒤집기, Y축 대칭 X축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.
   X축 대칭, Y축 대칭 후 뒤집기 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.
   X축 대칭 후 뒤집기, Y축 대칭 후 뒤집기 X축과 Y축 방향을 반대로 하여 평면을 기준으로 X축과 Y축을 대칭 복사합니다.
