어셈블리 부품의 대칭 버전 작성하기

어셈블리에서 부품을 대칭 복사할 경우 평면을 기준으로 대칭적으로 배치되는 대칭 버전을 작성할 수 있습니다.

대칭 버전을 작성하면 비대칭 부품이 완전 대칭 복사됩니다. 대칭 버전을 새 파일에 저장하거나 씨드 부품 파일에 파생 설정으로 저장할 수 있습니다.

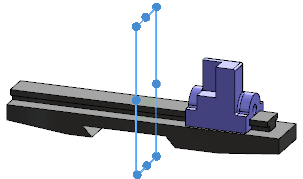

대칭 복사 이전

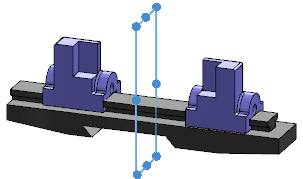

대칭 복사 이후

대칭 버전 작성하기:

1. 열린 어셈블리 문서에서 선형 부품 패턴 > 부품 대칭 복사 (어셈블리 도구 모음) 또는 삽입 > 부품 대칭 복사 를 클릭합니다.
2. PropertyManager의 1단계: 선택 페이지에서 다음을 수행합니다.
   1. 평면 대칭 복사의 경우 대칭 복사할 평면 또는 평면 면을 선택합니다.
   2. 대칭 복사 부품의 경우 부품을 하나 이상 선택합니다.
   3. 다음 을 클릭합니다.
3. PropertyManager의 2단계: 방향 설정 페이지에서 다음을 수행합니다.
   1. 부품의 방향 바꾸기 아래에서 대칭 버전을 작성할 부품을 선택합니다.
   2. 대칭 버전 작성 을 클릭합니다.
      Ctrl 키를 누른 채 목록에서 항목을 클릭하여 대칭 복사할 부품을 지정할 수도 있습니다.
      해당 부품 옆에 아이콘이 표시되어 대칭 버전을 나타냅니다.

      하위 어셈블리를 대칭 복사할 때 일부 부품을 복사하고 다른 부품에 대해서는 대칭 버전을 작성하도록 선택할 수 있습니다.

      하위 어셈블리를 선택하고 을 클릭합니다. 복사할 부품을 선택하고 을 클릭하면 아이콘이 사라집니다.

      이 예제에서는 하위 어셈블리와 부품에 대한 대칭 버전을 작성합니다. 중간 부품이 복사됩니다.


   3. 유동 하위 어셈블리의 대칭 버전을 작성하는 경우 대칭 버전과 씨드 하위 어셈블리 간에 이동을 동기화하려면 유동 하위 어셈블리 부품의 이동 동기화를 선택합니다.
      잠금 중첩 은 대칭 버전이 씨드 유동 하위 어셈블리와 동기화됨을 나타냅니다.
   4. 다음 을 클릭합니다.
4. PropertyManager의 3단계: 대칭 페이지에서 다음을 수행합니다.
   1. 나열된 모든 부품을 저장하기 위한 형식을 선택합니다.
      • 기존 파일에 새 파생 설정 작성
      • 새 파일 작성
   2. 새 파일이나 설정의 이름 지정 규칙을 지정합니다.
      원래 이름에 접두사 또는 접미사를 추가하거나 사용자 정의 이름을 입력할 수 있습니다. 새 파일을 작성하는 경우 새 대칭 부품 파일로 대치될 기존 파일을 선택할 수 있습니다.
      새 파일을 작성할 때는 다음을 수행할 수 있습니다.

      • 새 대칭 부품 파일과 씨드 부품 파일 간의 참조를 분리합니다. 씨드 부품의 변경 사항이 대칭 버전에는 적용되지 않습니다.
      • 원래 파일과 동일한 폴더 대신 지정된 폴더에 새 파일을 저장합니다.
   3. 다음 을 클릭합니다.
5. PropertyManager의 마지막 페이지에서 다음을 수행합니다.
   1. 전달에서 대칭 버전에 포함할 씨드 하위 어셈블리의 항목 조합을 선택합니다.
   2. 를 클릭합니다.
   PropertyManager가 닫히고 대칭 버전이 작성됩니다. FeatureManager 디자인 트리에 대칭 부품 피처가 추가됩니다.
