액세서리 파트를 부품의 특정 회로나 단자에 연결하여 어셈블리 프로세스를 간소화할 수 있습니다. 이는 사용자 정의 또는 복잡한 커넥터 제조에 특히 유용합니다.
장점: 유효한 선택 사항만이 연결되는지 확인하고 기존 선택 사항을 삭제하지 않고 업데이트할 수 있습니다. 또한 액세서리의 설정도 더 쉽게 조정할 수 있습니다.

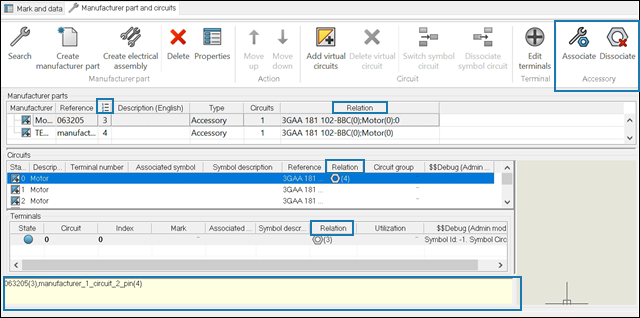

이제 부품 속성 및 전기 어셈블리 속성 대화 상자에 액세서리에 대한 연결
및 분리
명령이 포함됩니다. 바로 가기 메뉴를 통해 이 명령에 액세스할 수 있으며, 액세서리를 선택하고 이를 연결할 파트에 놓을 수도 있습니다.
- 액세서리 연결: 사용자가 하나 이상의 액세서리를 특정 회로 또는 단자에 연결할 수 있습니다.
- 액세서리 분리: 액세서리와 선택한 베이스 파트 또는 단자 간의 연결을 제거합니다.
사용자 인터페이스를 업데이트하여 연결 보기
- 이제 부품 속성 및 전기 어셈블리 속성 대화 상자에 다음과 같은 새 열이 포함됩니다.
- 주문 번호
: 같은 카테고리의 파트에 대한 주문 번호를 표시하여 어셈블리에 같은 파트가 여러 개 있을 때 구별할 수 있도록 합니다.
- 관계: 베이스 파트, 부품 파트, 회로 및 단자 간의 관계를 연결된 액세서리와 함께 표시합니다.
부품 속성 대화 상자의 아래쪽에 있는 텍스트 필드에서 관계를 볼 수도 있습니다.
