단자 분포

단자 분포 도구를 사용하면 심볼을 특정 회로와 핀에 쉽게 연결할 수 있으므로, 전기 회로도에서 복잡한 단자 배열을 단순하게 표현할 수 있습니다. 이것은 동적 회로와 핀 선택을 위한 직관적인 인터페이스를 제공하고, 심볼과 단자 간 정밀한 매핑을 보장하며, 설계 정확도를 향상시킵니다.

회로를 선택하고, 새 단자대를 추가할 때 특정 단자를 선택할 수 있습니다. 이것은 여러 개요도 심볼 위에 단일 회로를 분배합니다.
이 기능은 단자 부품에만 사용할 수 있습니다.

단자 분포 도구를 사용하여 심볼 연결점과 부품 회로 단자 간의 매핑을 변경할 수도 있습니다. 이 명령은 두 단자가 선택되면 활성화됩니다. 서로 다른 회로 간에 부품 연결을 전환할 수 있습니다.

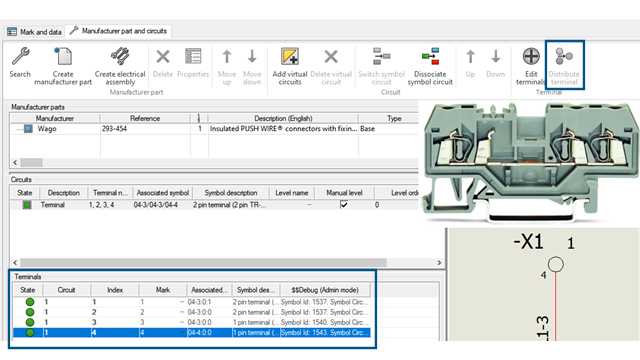

부품 속성 대화 상자에는 회로, 인덱스, 표시, 관계 열이 있는 단자 목록이 있는 단자 섹션이 있습니다.

단자 부품 분포

단자 분포 도구를 사용하여 부품 연결을 관리하고 전환할 수 있습니다.

단자 분포:

  1. 단자 삽입 을 클릭합니다.
    단자 기호 탭의 오른쪽 창에 단자의 노드가 나타납니다.
    • 이 소프트웨어는 동일 회로의 단자를 함께 그룹화하고 다중 레벨 단자 부품에 사용할 수 있는 회로를 표시합니다.
    • 부분적으로 사용된 회로는 부품 트리에 반색상/반회색 아이콘과 함께 표시되며, 사용 가능한 단자만 표시됩니다.
  2. 회로 단자와 연결할 부품을 선택합니다.
  3. 제조업체 파트 및 회로 탭에서 단자 분포 를 클릭하여 부품 연결을 관리하고 전환합니다.
