Menedżer właściwości PropertyManager Narożnik złożony zawiera udoskonalone opcje Wykończenia narożnika. Ponadto umożliwia łatwiejsze tworzenie i edytowanie systemu struktur.
Menedżer właściwości PropertyManager Narożnik złożony
Aby otworzyć ten PropertyManager, należy:
- Otworzyć model, który zawiera trzy lub więcej przecinających się członów.
- W drzewie operacji FeatureManager® rozwinąć pozycję Zarządzanie narożnikami
.
- Kliknąć prawym przyciskiem myszy pozycję Grupa narożników złożonych i wybrać polecenie Edytuj operację.
Oto niektóre udoskonalenia:

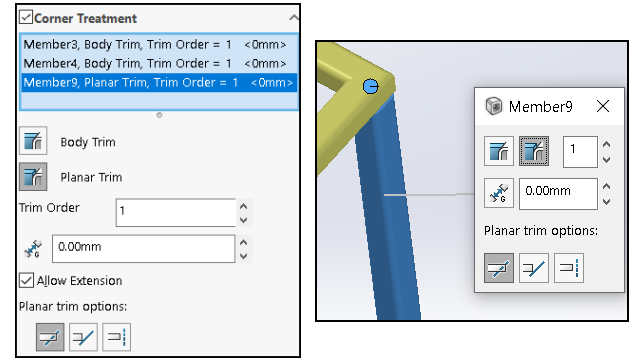

- W części Wykończenie narożnika, w polu członów wyświetlane są człony przycięcia obiektu i człony przycięcia planarnego. Można wybrać człon i opcję Przycięcie obiektu lub Przycięcie planarne, aby zmienić typ przycięcia.
- Szczegóły wybranego członu, takie jak przycięcie obiektu, przycięcie planarne i kolejność przycinania są widoczne jako objaśnienia w obszarze graficznym.
- Ikony odzwierciedlają opcje przycięcia planarnego.
Dostęp do systemu struktur
Oto niektóre udoskonalenia:
- Po otwarciu modelu systemu struktur oprogramowanie SOLIDWORKS wyświetla komunikat o aktywacji karty System struktur.
- W przypadku nowych plików menedżer poleceń CommandManager wyświetla opcję Utwórz system struktur. Po kliknięciu przycisku Utwórz system struktur oprogramowanie SOLIDWORKS wyświetla menedżera właściwości PropertyManager Człon pierwszorzędny.
- W przypadku plików zawierających system struktur menedżer poleceń CommandManager wyświetla opcję Edytuj system struktur.
- W przypadku plików zawierających wiele systemów struktur należy wybrać system struktur do edycji z drzewa operacji FeatureManager.
